Qualitätsdokumentation für kundenspezifische Faserverbundteile

Die richtige Qualitätsdokumentation für kundenspezifische Faserverbundteile ist nicht möglichst umfangreich, sondern passend zum Bauteilrisiko. Für ein optisches GFK-Gehäuse genügen oft eine freigegebene Zeichnung, definierte Sichtkriterien und eine Warenausgangsprüfung. Ein sicherheits- oder funktionskritisches CFK-Bauteil kann dagegen Materialchargen, Prozessaufzeichnungen, Messberichte und ein geregeltes Abweichungsverfahren erfordern.

Entscheidend ist, vor der Anfrage klar festzulegen: Welche Merkmale sind kritisch? Welche Nachweise müssen jedem Los beiliegen? Welche Unterlagen gelten nur für die Erstbemusterung? So vermeiden Einkäufer sowohl Dokumentationslücken als auch Papieraufwand ohne praktischen Nutzen.

Dokumentation am Projektrisiko ausrichten

Die erforderliche Dokumentation sollte aus Funktion, Einsatzumgebung, Folgekosten eines Fehlers und Beschaffungsmodell abgeleitet werden. Eine allgemeine Forderung wie „vollständige Qualitätsdokumentation“ ist zu ungenau: Sie lässt offen, welche Daten benötigt werden, wer sie prüft und ob sie für jedes Lieferlos oder nur für die Freigabe gelten.

Eine praktische Einteilung kann so aussehen:

Diese Einteilung ersetzt keine technische Bewertung. Sie hilft aber, Dokumentationsanforderungen im RFQ nachvollziehbar zu formulieren.

Besonders sinnvoll ist eine risikobasierte Dokumentation, wenn:

• ein Teil in eine komplexe Baugruppe integriert wird;
• kritische Maße erst nach Montage schwer zugänglich sind;
• Oberflächen als sichtbares Produktmerkmal dienen;
• Materialeigenschaften für Wärme, Chemikalien, elektrische Isolation oder mechanische Belastung relevant sind;
• mehrere Lieferlose über längere Zeit baugleich bleiben müssen;
• ein Distributor oder Auftragnehmer Nachweise an seinen Endkunden weitergeben muss.

Ein häufiger Fehler besteht darin, für jedes Teil dieselben umfassenden Unterlagen anzufordern. Das kann Kosten erhöhen und die Bearbeitung verzögern, ohne die tatsächliche Produktsicherheit zu verbessern. Umgekehrt reicht eine einfache Lieferscheinprüfung nicht aus, wenn ein falsches Harzsystem, eine abweichende Faserausrichtung oder ein unkontrollierter Zeichnungsstand erhebliche Folgen hätte.

Zeichnungsrevisionen und Abnahmekriterien beherrschen

Die Zeichnung ist die zentrale Referenz für kundenspezifische Verbundbauteile. Sie sollte nicht nur Nennmaße enthalten, sondern eindeutig bestimmen, was hergestellt und geprüft werden soll. Ohne freigegebenen Stand sind Messberichte, Materialunterlagen und Abweichungsfreigaben kaum belastbar.

Auf einer geeigneten Zeichnung oder in einer zugehörigen Spezifikation sollten mindestens erkennbar sein:

• Teilenummer und eindeutige Revisionskennung;
• 2D- oder 3D-Referenz, falls ein CAD-Modell verbindlich ist;
• Werkstoffaufbau oder zulässige Werkstoffbeschreibung;
• Maße, Toleranzen und Bezugsflächen;
• kritische Merkmale, etwa Bohrbilder, Montageflächen, Wanddicken oder Dichtbereiche;
• Anforderungen an Beschnitt, Kanten, Einleger und Gewinde;
• Sichtflächen und zulässige Oberflächenmerkmale;
• Prüfmethoden, sofern ein Maß nicht mit üblichen Messmitteln sinnvoll prüfbar ist;
• Vorgaben für Kennzeichnung, Verpackung oder Schutzflächen.

Kritische Merkmale klar kennzeichnen

Nicht jedes Maß braucht denselben Prüfaufwand. Kennzeichnen Sie daher Maße und Eigenschaften, die für Montage, Funktion oder Austauschbarkeit entscheidend sind. Das können beispielsweise Lochabstände, Ebenheit einer Anlagefläche, Lage eines Metallinserts oder die Dicke in einem Belastungsbereich sein.

Für jedes kritische Merkmal sollten drei Fragen beantwortet werden:

1. Was wird geprüft? Beispiel: Abstand zweier Bohrungsachsen.
2. Woran wird gemessen? Beispiel: definierte Bezugsflächen A, B und C.
3. Wann ist das Merkmal akzeptiert? Beispiel: Toleranz, Prüfverfahren und zulässige Messunsicherheit.

Begriffe wie „glatte Oberfläche“, „montagegerecht“ oder „hohe Festigkeit“ können eine technische Absicht ausdrücken, reichen aber als Abnahmekriterium nicht aus. Für Sichtteile sind freigegebene Grenzmuster oder eindeutig beschriebene Kriterien häufig besser als rein verbale Vorgaben.

Revisionswechsel verbindlich regeln

Ein Revisionswechsel kann Geometrie, Material, Finish, Prüfmerkmal oder Verpackung betreffen. Deshalb sollte die Bestellung bestimmen, ob Änderungen vor Fertigungsbeginn schriftlich freigegeben werden müssen und welche Revision auf dem Prüfbericht sowie der Verpackung erscheint.

Bewährt hat sich eine einfache Regel: Produziert wird ausschließlich nach dem in Bestellung oder Auftragsbestätigung genannten Dokumentenstand. Bei Unklarheiten wird nicht stillschweigend auf eine ältere Datei oder ein informelles E-Mail-Anhang zurückgegriffen.

Material- und Chargennachweise gezielt definieren

Materialnachweise sind dann wertvoll, wenn sie eine für die Anwendung relevante Rückverfolgung ermöglichen. Bei Faserverbundteilen kann dies Fasermaterial, Harzsystem, Gelcoat, Klebstoff, Kernmaterial, Inserts oder Beschichtungen betreffen. Welche Ebene erforderlich ist, hängt jedoch vom Bauteil und seinem Verwendungszweck ab.

Eine Materialanforderung sollte konkret beschreiben:

• welche Werkstoffkomponenten nachweisbar sein müssen;
• ob Herstellerbezeichnung, Materialcode oder interne Chargennummer genügt;
• ob der Nachweis je Produktionslos, je Versandlos oder nur beim Erstmuster erforderlich ist;
• welche Eigenschaften relevant sind, etwa Flammverhalten, elektrische Isolation, Medienbeständigkeit oder Farbe;
• ob gleichwertige Materialalternativen ausgeschlossen oder vorab freizugeben sind.

Bei GFK- und CFK-Teilen ist ein Dokumenttyp aus der Metallbeschaffung nicht automatisch passend. Beispielsweise kann ein „3.1-Zeugnis“ nach EN 10204 verlangt werden, doch dessen Logik ist primär auf metallische Werkstoffe ausgerichtet. Für Verbundwerkstoffe ist oft hilfreicher, den benötigten Inhalt direkt zu benennen: Materialidentität, Chargenbezug, Herstellerunterlage, Misch- oder Aushärtebezug sowie gegebenenfalls vereinbarte Prüfergebnisse.

Materialdatenblätter sind ebenfalls mit Bedacht zu verwenden. Sie beschreiben üblicherweise typische oder unter definierten Bedingungen ermittelte Werte eines Ausgangsmaterials. Sie sind nicht automatisch ein Nachweis, dass jedes gefertigte Bauteil dieselben Kennwerte erreicht. Falls eine konkrete Bauteileigenschaft abgesichert werden muss, sollte die Prüfprobe, Prüfmethode, Prüfrichtung und Akzeptanzgrenze separat festgelegt werden.

Prozessaufzeichnungen für nachvollziehbare Rückverfolgung auswählen

Prozessunterlagen sollen nachvollziehbar machen, wie ein Los hergestellt wurde. Sie sollten nicht zur Sammlung routinemäßiger Formulare werden. Sinnvoll sind Aufzeichnungen vor allem dann, wenn ein bestimmter Prozessschritt die spätere Funktion wesentlich beeinflusst oder sich Fehler nachträglich nicht mehr erkennen lassen.

Je nach Herstellverfahren können relevante Prozessdaten sein:

• Werkzeug- oder Formnummer;
• Produktionslos und Fertigungsdatum;
• verwendete Materialchargen;
• Lay-up- oder Laminataufbau, soweit vereinbart;
• Mischverhältnis und Verarbeitungszeit bei reaktiven Systemen;
• Aushärtebedingungen, sofern diese für die Anforderung maßgeblich sind;
• Einbau und Lage von Inserts, Kernen oder Verstärkungen;
• Zwischenprüfungen vor dem Schließen eines Bauteils oder vor der Beschichtung;
• Freigabe des fertigen Loses.

Ein Prozessbegleitblatt, oft als Traveler oder Laufkarte bezeichnet, ist nützlich, wenn es die Verbindung zwischen Auftrag, Material, Fertigungsschritten und Endprüfung herstellt. Für einfache, wiederkehrende Teile kann eine Chargenkennung mit Freigabestatus ausreichend sein. Bei komplexen Laminaten oder Baugruppen kann eine detailliertere Rückverfolgung angemessen sein.

Nicht jede Prozessvariable ist eine Lieferanforderung

Einkäufer sollten nicht pauschal sämtliche internen Maschinen- und Prozessdaten verlangen. Viele Werte sind nur im jeweiligen Herstellkontext sinnvoll, können vertrauliche Fertigungsdetails betreffen oder erzeugen keine zusätzliche Sicherheit für die Abnahme.

Stattdessen empfiehlt es sich, die gewünschte Nachweisfunktion zu formulieren: „Rückverfolgung von Harz- und Fasercharge zum Lieferlos“ oder „Dokumentation der vereinbarten Aushärtefreigabe“. Der Lieferant kann dann eine geeignete, nachvollziehbare Form der Aufzeichnung vorsehen.

Maß- und Sichtprüfberichte planen

Ein Messbericht ist nur dann brauchbar, wenn Prüfumfang, Referenzen und Darstellung zur Zeichnung passen. Der Bericht sollte daher mindestens Teilenummer, Revision, Losnummer, Prüfdaten, Messmittel oder Messverfahren sowie das Prüfergebnis je Merkmal enthalten.

Für Erstmuster oder neue Werkzeuge empfiehlt sich meist ein ausführlicher Bericht zu allen vereinbarten Schlüsseldimensionen. Bei stabilen Wiederholaufträgen kann ein reduzierter Losbericht für kritische Merkmale genügen. Das sollte vorab geregelt werden, statt bei jeder Bestellung neu verhandelt zu werden.

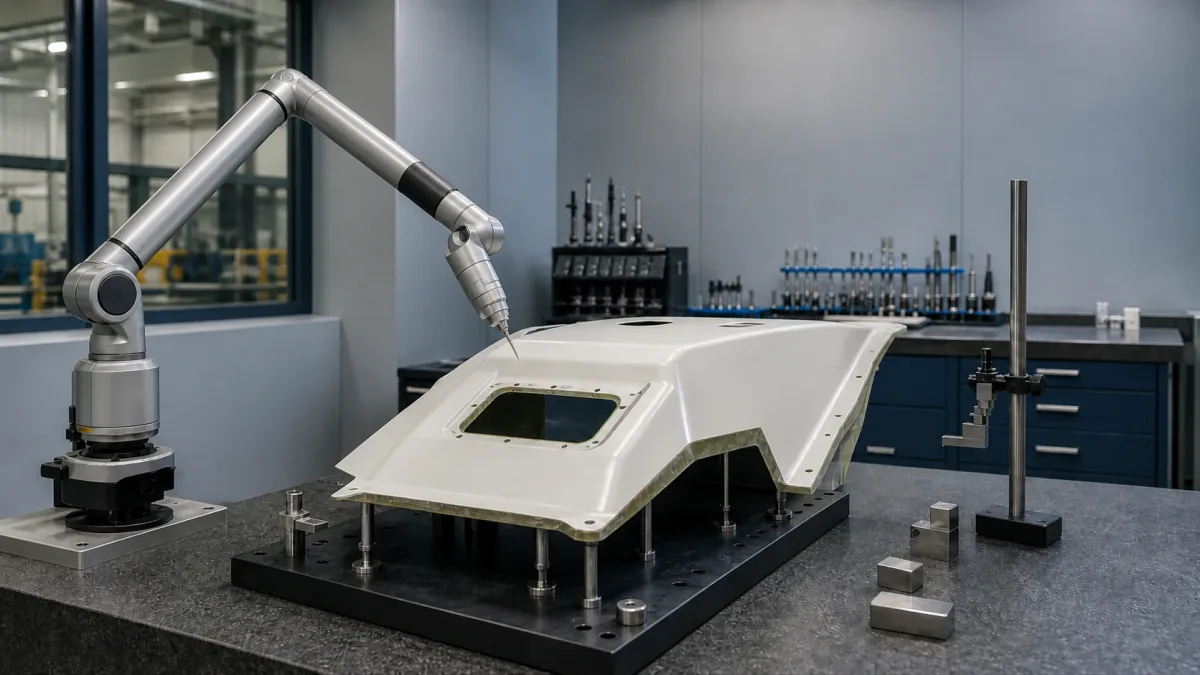

Messstrategie an die Geometrie anpassen

Verbundbauteile stellen bei der Prüfung besondere Anforderungen. Flexible Flansche, große dünnwandige Flächen oder Bauteile mit Freiformkontur können sich abhängig von Auflage, Temperatur oder Messspannung anders verhalten. Ein Messergebnis ist deshalb nur vergleichbar, wenn die Messbedingungen ausreichend definiert sind.

Zu klären sind insbesondere:

• Messzustand: frei liegend, in Vorrichtung oder montiert;
• Bezugssystem und Auflagepunkte;
• Prüfmethode: Handmessmittel, Lehre, Koordinatenmesstechnik, Scan oder Funktionslehre;
• Anzahl geprüfter Teile je Los;
• Umgang mit schwer zugänglichen oder verformungsempfindlichen Merkmalen;
• Format des Berichts, etwa tabellarisch oder mit markierter Zeichnung.

Bei Sichtflächen sollte ein Bericht durch klare Bewertungsregeln ergänzt werden. Relevante Kriterien können Farbton, Glanz, Faserabzeichnung, Lufteinschlüsse, Pinholes, Kratzer, Grate, Kantenqualität oder sichtbare Reparaturstellen sein. Nicht jede optische Abweichung ist funktional kritisch; für vermarktete oder sichtbare Produkte kann sie dennoch entscheidend sein.

Freigegebene Referenzmuster sind bei Oberflächen oft besonders hilfreich. Sie machen sichtbar, welche Struktur oder Farbvarianz akzeptabel ist. Das Muster sollte mit Teilenummer, Revision, Datum und Gültigkeitsbereich gekennzeichnet werden, damit es nicht später mit einem unverbindlichen Anschauungsteil verwechselt wird.

Abweichungen und Nichtkonformitäten eindeutig behandeln

Abweichungen lassen sich nicht allein durch mehr Prüfprotokolle verhindern. Entscheidend ist ein klarer Ablauf, falls ein Merkmal außerhalb der vereinbarten Anforderungen liegt oder eine Änderung vor der Fertigung erforderlich wird.

Eine belastbare Abweichungsmeldung sollte enthalten:

• betroffene Teilenummer, Zeichnungsrevision und Losnummer;
• Beschreibung des Merkmals und der tatsächlichen Abweichung;
• Anzahl betroffener Teile;
• Bezug auf die geforderte Spezifikation;
• verfügbare Messwerte, Fotos oder sonstige Nachweise;
• Einschätzung der Auswirkung, wenn diese technisch beurteilbar ist;
• vorgeschlagene Maßnahme, etwa Nacharbeit, Sortierung, Ersatz oder Verwendung mit Genehmigung.

Wichtig ist die Unterscheidung zwischen einer Abweichung vor Produktion und einer Nichtkonformität nach Produktion. Eine Änderung an Material, Werkzeug, Geometrie oder Verfahren sollte vor Umsetzung schriftlich freigegeben werden, wenn sie die vereinbarte Spezifikation berührt. Bei bereits gefertigten Teilen braucht der Käufer eine eindeutige Entscheidung: akzeptieren, nacharbeiten, aussortieren oder ersetzen.

Eine Freigabe für ein einzelnes Los darf nicht stillschweigend als dauerhafte Änderung gelten. Wenn eine Abweichung künftig zulässig sein soll, müssen Zeichnung, Spezifikation oder Auftrag entsprechend revidiert werden.

Verpackungskennzeichnung und Versandzustand dokumentieren

Verpackungsunterlagen werden oft erst relevant, wenn Teile beschädigt, vermischt oder nicht mehr eindeutig identifizierbar ankommen. Gerade bei lackierten, glänzenden, dünnwandigen oder mit Inserts versehenen Verbundteilen ist der Versandschutz Teil der praktischen Qualitätssicherung.

Die Verpackungsvorgabe sollte auf das tatsächliche Risiko abgestimmt werden. Mögliche Anforderungen sind:

• Schutz von Sichtflächen gegen Abrieb und Kratzer;
• Trennung von Teilen, damit Kanten und Flansche nicht aneinander reiben;
• Fixierung gegen Bewegung im Karton oder auf Palette;
• Feuchte-, Staub- oder UV-Schutz, soweit für Material und Lagerung relevant;
• Kennzeichnung von oben/unten, zerbrechlich oder nicht stapelbar, wenn erforderlich;
• Kennzeichnung jeder Verpackungseinheit mit Teilenummer, Revision, Menge und Losnummer.

Als Versandnachweis kann eine Packliste mit diesen Angaben ausreichen. Bei empfindlichen Produkten kann zusätzlich eine Fotodokumentation des gepackten Zustands sinnvoll sein. Sie sollte aber nur gefordert werden, wenn sie für Wareneingang, Reklamationsklärung oder Weitertransport einen klaren Zweck erfüllt.

Prüfen Sie außerdem, ob die Kennzeichnung auf der Verpackung, dem Bauteil oder beiden erforderlich ist. Eine dauerhafte Markierung direkt am Teil kann bei Sichtflächen unerwünscht sein; ein ablösbares Etikett kann unter Wärme, Feuchtigkeit oder Reibung versagen. Die Kennzeichnungsmethode gehört daher in die Spezifikation.

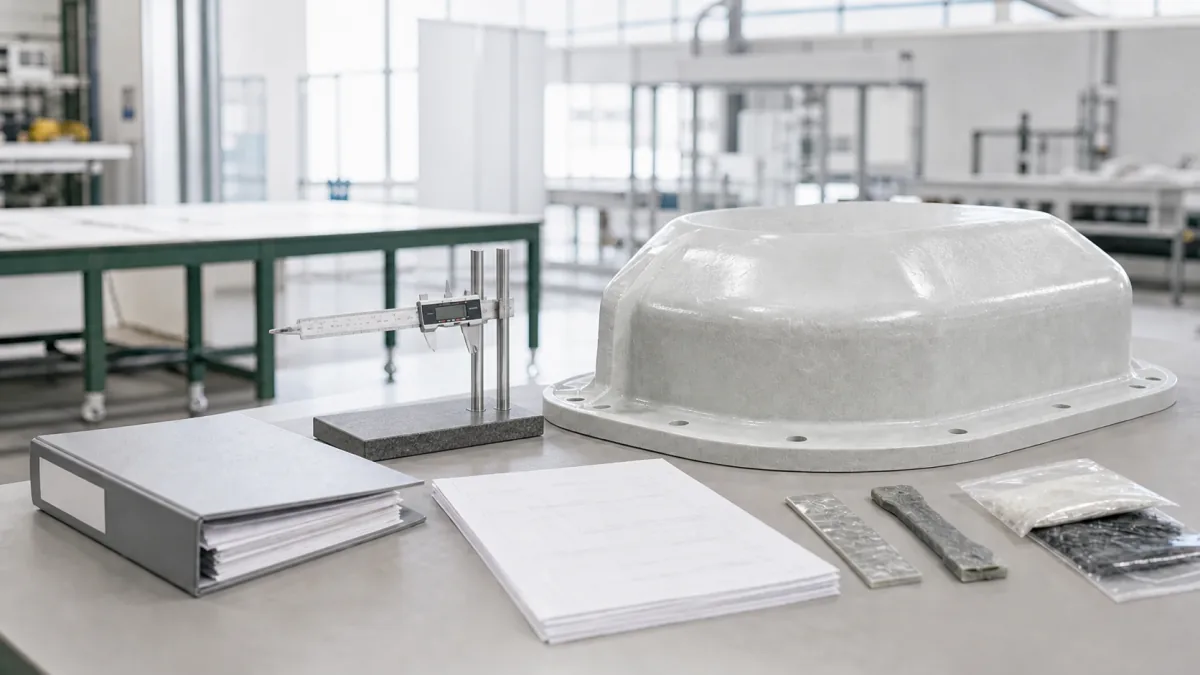

Ein praxistaugliches Dokumentenpaket für Wiederholaufträge aufbauen

Für Wiederholaufträge ist ein abgestuftes Dokumentenpaket am effizientesten. Nicht jede Unterlage muss jeder Sendung beiliegen. Trennen Sie Unterlagen für die technische Freigabe, die laufende Loskontrolle und besondere Ereignisse.

Ein typisches Paket kann so aufgebaut sein:

Einmalig bei Erstfreigabe oder Revisionswechsel

• freigegebene Zeichnung und Spezifikation;
• CAD-Referenz, falls verbindlich;
• Materialbeschreibung und vereinbarte Materialunterlagen;
• vollständiger Erstmuster-Messbericht;
• freigegebenes Oberflächen- oder Farbmuster, falls relevant;
• Beschreibung der vereinbarten Prüf- und Verpackungslogik.

Bei jedem Lieferlos

• Lieferschein oder Packliste mit Teilenummer, Revision, Menge und Losbezug;
• Losfreigabe oder Prüfbericht zu den vereinbarten kritischen Merkmalen;
• Material- oder Chargennachweis, wenn gefordert;
• Abweichungsmeldung nur dann, wenn tatsächlich eine Abweichung vorliegt;
• Verpackungsnachweis, falls vereinbart.

Bei Sonderfällen

• schriftliche Abweichungsfreigabe;
• Nacharbeits- oder Sortiernachweis, wenn vereinbart;
• aktualisierte Unterlagen nach einem Revisionswechsel;
• zusätzliche Prüfberichte nach einem begründeten Qualitätsereignis.

Diese Struktur erleichtert auch die Arbeit im Wareneingang. Das Team kann schnell prüfen, ob die erwarteten Dokumente vorhanden sind, ohne umfangreiche Dateien zu sichten, die für die aktuelle Lieferung keine Rolle spielen.

Für die Anfrage lohnt sich eine kurze Dokumentenmatrix mit fünf Spalten: Dokument, Geltungsbereich, Auslöser, Format und Empfänger. Beispiel: „Messbericht kritische Maße / jedes Los / Warenausgang / PDF / Qualitätssicherung des Käufers.“ Damit werden Erwartungen für beide Seiten überprüfbar.
