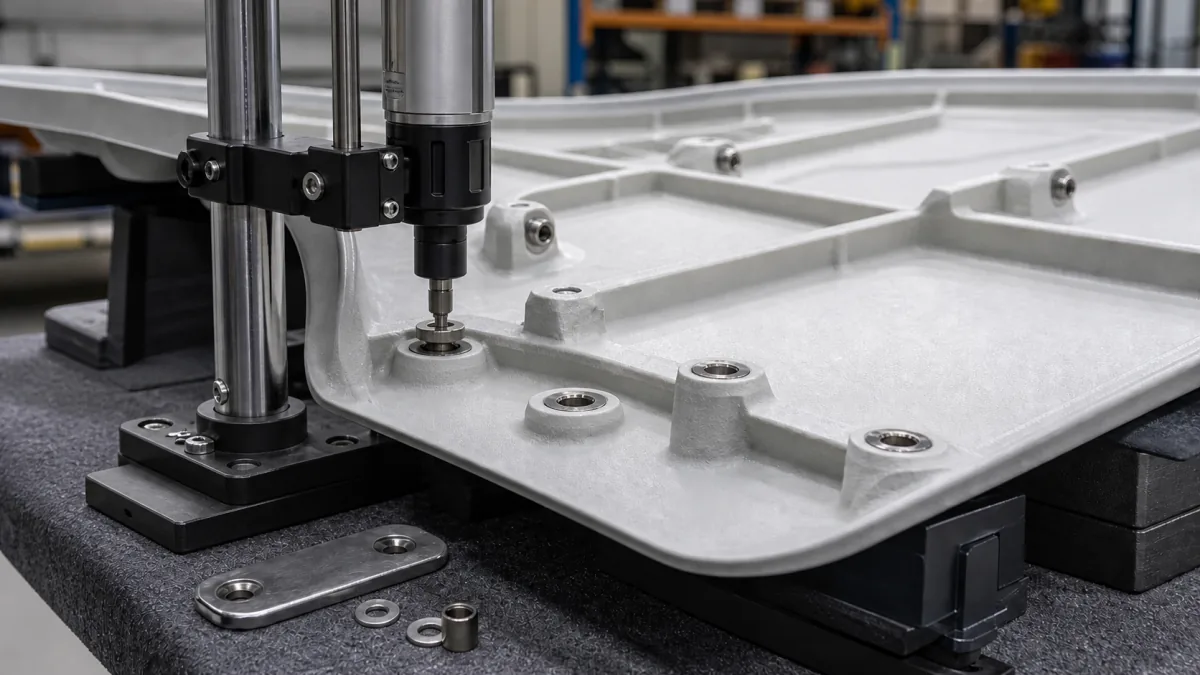

FRP Inserts und Befestigungspunkte richtig auslegen

FRP Inserts und Befestigungspunkte müssen als Teil des gesamten Lastpfads ausgelegt werden – nicht nur als Gewinde im Laminat. Entscheidend sind die wirkenden Kräfte, die Einbausituation, das umgebende Laminat, die Zugänglichkeit und die Umgebungsbedingungen. Eine geeignete Metallhülse kann dennoch versagen, wenn die lokale Verstärkung fehlt, die Randabstände zu klein sind oder eine Schraubverbindung unkontrollierte Biegemomente einleitet.

Für belastbare und wiederholbar montierbare GFK-/FRP-Bauteile sollten Käufer jede Schnittstelle früh definieren: Hardwaretyp, Gewinde, Gegenlager, Lasten, Toleranzen, Montageablauf und Prüfkriterien. Das reduziert spätere Änderungen an Werkzeug, Laminataufbau und Befestigungskonzept.

Jede mechanische Schnittstelle erfassen

Zu den mechanischen Schnittstellen gehören nicht nur sichtbare Schraubpunkte. Auch Scharniere, Griffe, Kabelhalter, Konsolen, Füße, Verriegelungen, Führungsschienen, Dichtleisten und Anschlüsse übertragen Kräfte in das FRP-Bauteil. Jeder dieser Punkte benötigt eine eigene Betrachtung.

Für jeden Befestigungspunkt sollten mindestens folgende Angaben vorliegen:

• Funktion des Anschlusses, etwa Verschraubung, Lagerung, Aufhängung oder Erdung
• Befestigungsart und Hardware, beispielsweise Schraube, Mutter, Gewindeeinsatz, Bolzen oder Scharnier
• Gewindegröße, Steigung, Schraubenwerkstoff und vorgesehene Einschraubtiefe
• Anzahl und Lage der Verbindungspunkte
• Lastart: Zug, Druck, Scherung, Biegung, Vibration, Stoß oder wechselnde Belastung
• Maximale Betriebs- und gegebenenfalls Montagekräfte
• Anzugsdrehmoment sowie erforderliche Schraubensicherung
• Montagezugang für Werkzeug, Hände und Sichtprüfung
• Gegenbauteil, dessen Toleranzen und mögliche Bewegungen
• Einsatzumgebung, etwa Feuchte, Salz, Reinigungsmedien, UV-Strahlung oder Temperaturwechsel

Besonders wichtig ist die Unterscheidung zwischen einer statischen und einer zyklischen Belastung. Ein Befestigungspunkt, der ein Bauteil dauerhaft trägt, wird anders ausgelegt als ein Anschluss, der durch häufiges Öffnen, Schließen oder Schwingungen beansprucht wird. Auch ein kleiner exzentrischer Abstand zwischen Krafteinleitung und Laminatfläche kann ein erhebliches Biegemoment erzeugen.

Bei Gehäusen und Verkleidungen wird häufig nur das Eigengewicht berücksichtigt. In der Praxis entstehen zusätzliche Lasten durch das Öffnen einer Tür, das Ziehen an einem Griff, die Montage von Anbauteilen oder durch Leitungen und Schläuche. Für passende Konzepte bei Maschinen- und Schutzverkleidungen kann die Seite zu Industriegehäusen aus Verbundwerkstoff als Orientierung für typische Bauteilfunktionen dienen.

Eingebettete, geklebte oder nachträglich montierte Hardware wählen

Ob ein Insert beim Formen eingebettet, nach dem Entformen eingeklebt oder mechanisch nachträglich montiert wird, hängt von Last, Stückzahl, Bauraum, Oberflächenanforderung und Montageprozess ab. Es gibt keine universell beste Lösung.

Eingebettete Hardware: früh festlegen, sorgfältig absichern

Eingebettete Inserts und Befestigungsplatten sind sinnvoll, wenn die Lage dauerhaft feststeht und eine saubere Außengeometrie benötigt wird. Sie können in den Laminataufbau integriert werden, sodass die Kräfte nicht nur in eine dünne Wand eingeleitet werden.

Die Ausführung verlangt jedoch klare Vorgaben. Metallteile müssen während des Formprozesses gegen Verschieben gesichert sein. Außerdem sollte definiert sein, ob die Hardware bündig, versenkt oder mit Überstand eingebaut wird. Bei offenen Gewinden ist ein Schutz gegen Harzeintritt und Verschmutzung erforderlich.

Ein häufiger Fehler ist ein Einsatz, der zwar ausreichend groß erscheint, aber nur von wenig Laminat umschlossen wird. Dann kann sich die Hardware unter Zug oder Drehmoment mitsamt dem umgebenden Laminat lösen. Die tragende Zone muss zum erwarteten Lastfall passen.

Geklebte und nachträglich montierte Einsätze: Prozesskontrolle einplanen

Nachträglich installierte Gewindeeinsätze können konstruktive Freiheiten bieten. Sie setzen jedoch eine definierte Bohrung, geeignete Oberflächenvorbereitung und einen kontrollierbaren Einbau voraus. Ob eine Bohrung nur gesenkt, abgestuft oder mit einer Hinterlegung versehen wird, beeinflusst die Lastübertragung erheblich.

Bei nachträglich eingeklebten Inserts sollte der Käufer festlegen:

• zulässige Lage- und Winkeltoleranzen,
• Bohrungsdurchmesser und Bohrungsgeometrie,
• Anforderungen an Schnittkante und Abdichtung,
• Art der Lasten und Anzahl erwarteter Montagezyklen,
• Anforderungen an die Aushärtung,
• erforderliche Sicht-, Maß- oder Funktionsprüfung.

Eine direkte Verschraubung in FRP ist nur bei angemessen niedrigen Lasten und wenigen Demontagevorgängen zu erwägen. Bei wiederholtem Ein- und Ausbau können sich Gewindegänge im Laminat abnutzen. Ein Metallinsert oder eine zugängliche Gegenmutter ist dann meist die robustere Lösung.

Lokale Verstärkung entlang des Lastpfads auslegen

FRP-Bauteile sind richtungsabhängig aufgebaut. Deshalb genügt es nicht, die Wanddicke global zu erhöhen. Verstärkungen sollten dort vorgesehen werden, wo die Kraft eingeleitet, verteilt und weitergeleitet wird.

Bei einem einzelnen Schraubpunkt ist der relevante Lastpfad typischerweise: Schraube, Unterlegscheibe oder Kopfauflage, Insert beziehungsweise Gegenplatte, lokale Laminatverstärkung, Bauteilstruktur und schließlich die angeschlossene Konstruktion. Jede Unterbrechung kann zum Schwachpunkt werden.

Mögliche Maßnahmen für die lokale Verstärkung sind:

• zusätzliche Laminatlagen um den Befestigungspunkt,
• größere Auflageflächen durch Scheiben, Lastverteilplatten oder Flansche,
• integrierte Rippen, Dome oder dickere Befestigungszonen,
• Sandwich-Einlagen mit druckfestem Kernersatz im Befestigungsbereich,
• separate Verstärkungsplatten aus geeignetem FRP oder Metall,
• mehrere Befestigungspunkte zur Verringerung der Einzellast.

Bei Sandwichbauteilen ist besondere Vorsicht erforderlich. Eine Schraube darf Lasten nicht unkontrolliert in einen druckempfindlichen Kern einleiten. Im Bereich von Inserts und Durchgangsbohrungen kann ein lokaler Vollmaterialbereich, ein druckfester Einsatz oder eine andere konstruktive Kernunterbrechung nötig sein. Die Ausführung richtet sich nach Kernmaterial, Wandaufbau und Belastung.

Auch das Anzugsdrehmoment ist Teil der Lastbetrachtung. Wird eine Schraube zu stark angezogen, können punktuelle Druckspannungen entstehen, die das Decklaminat eindrücken, Risse verursachen oder langfristig zu Lockerung führen. Große Unterlegscheiben oder formschlüssige Auflagen helfen nur, wenn sie zur Bauteilgeometrie passen und die Fläche tatsächlich eben tragen.

Bei langen Konsolen, Türscharnieren oder Rohrhalterungen entstehen häufig Hebelkräfte. In solchen Fällen sollte die Befestigungsgruppe als Einheit betrachtet werden. Der Abstand zwischen den Schrauben, die Steifigkeit des Gegenbauteils und die Verteilung der Kräfte sind oft wichtiger als die reine Zugfestigkeit eines einzelnen Inserts.

Zugang für Montage und Prüfung ermöglichen

Ein technisch tragfähiger Befestigungspunkt ist nicht automatisch montierbar. Schon in der Konstruktion sollte geklärt werden, wie Schrauben eingeführt, gehalten, angezogen und später geprüft werden. Das gilt besonders für geschlossene Profile, Doppelwände, Gehäuseecken und schwer zugängliche Innenräume.

Praktische Fragen sind:

• Ist die Verbindung einseitig montierbar, oder wird Zugang zu beiden Seiten benötigt?
• Passt ein Werkzeug in die vorgesehene Öffnung und kann es gerade angesetzt werden?
• Kann eine Gegenmutter gegen Mitdrehen gesichert werden?
• Sind Schraubkopf, Unterlegscheibe und Dichtung nach der Montage sichtbar?
• Lassen sich Gewinde reinigen oder bei Bedarf nachschneiden?
• Ist eine spätere Demontage möglich, ohne das FRP-Bauteil zu beschädigen?
• Können Wasser, Staub oder Reinigungsmedien über die Befestigung in einen Hohlraum gelangen?

Bei Durchgangsverschraubungen sollte der Zugang für die Gegenmutter nicht als nachträgliche Serviceöffnung improvisiert werden. Eine geplante Öffnung, eine integrierte Gegenplatte oder ein einseitig montierbares Verbindungselement kann die Montage deutlich sicherer machen.

Auch für die Inspektion sind zugängliche Befestigungspunkte vorteilhaft. Sichtbare Auflageflächen erlauben die Kontrolle auf Risse, Abhebungen, lose Dichtungen oder Korrosionsspuren. Wenn ein Befestigungspunkt nach der Montage vollständig verdeckt wird, sollte im Vorfeld definiert werden, welche Prüfungen vorher stattfinden müssen.

Galvanische und umgebungsbedingte Verträglichkeit sicherstellen

GFK ist elektrisch weitgehend isolierend. Bei kohlenstofffaserverstärkten Bauteilen kann das anders sein: Carbonfasern sind elektrisch leitfähig. Treffen leitfähige Carbonstrukturen, Aluminium und Feuchtigkeit zusammen, kann galvanische Korrosion ein relevantes Konstruktionsrisiko werden.

Die Werkstoffwahl für Inserts, Schrauben und Gegenplatten sollte deshalb immer gemeinsam mit dem Verbundwerkstoff betrachtet werden. Zu prüfen sind insbesondere:

• Kontakt zwischen Carbonfaserlaminat und Aluminium,
• Kontakt verschiedener Metalle unter Feuchte- oder Salzbelastung,
• Beschädigung von Beschichtungen beim Anziehen oder bei Vibration,
• Wasseransammlung in Spalten und geschlossenen Bereichen,
• Kontakt mit Reinigungschemikalien, Ölen oder Prozessmedien,
• Temperaturwechsel, die unterschiedliche Ausdehnungen von Metall und FRP erzeugen.

Mögliche Schutzmaßnahmen sind elektrisch isolierende Zwischenlagen, Beschichtungen, Dichtungen, geeignete Buchsen, abgedichtete Bohrungen und eine Werkstoffkombination, die zur Einsatzumgebung passt. Welche Maßnahme erforderlich ist, hängt vom Bauteilaufbau und der realen Exposition ab; sie sollte nicht allein anhand der Schraubenbezeichnung entschieden werden.

Auch bei Glasfaserverbund ist die Umgebung relevant. Feuchtigkeit kann über unversiegelte Schnittkanten, Bohrungen oder beschädigte Beschichtungen in lokale Bereiche eindringen. Eine Bohrung sollte deshalb nicht nur maßlich stimmen, sondern gegebenenfalls auch gegen das Eindringen von Medien abgedichtet sein. Bei außenliegenden Anlagen oder hygienisch gereinigten Bereichen ist dieser Punkt besonders wichtig.

Lochposition und Randabstand beherrschen

Bohrungen und Inserts schwächen den lokalen Querschnitt. Zu nahe an einer freien Kante, einer Biegeradiuszone oder einer bereits vorhandenen Öffnung steigt das Risiko für Ausrisse, Risse und Delamination. Ein allgemeiner Mindestwert ist ohne Kenntnis von Laminat, Hardware, Last und Bauraum nicht seriös festzulegen.

Statt pauschaler Maße sollten Konstruktion und Zeichnung folgende Beziehungen festlegen:

• Abstand der Lochmitte zu freien Kanten,
• Abstand zwischen benachbarten Löchern,
• Abstand zu Ausschnitten, Sicken, Radien und Formtrennungen,
• zulässige Lageabweichung der Lochmitte,
• zulässige Winkelabweichung zur Bezugsfläche,
• erforderliche Auflagefläche für Kopf, Scheibe oder Gegenplatte.

Wenn Anschlüsse an Bauteilkanten unvermeidbar sind, kann eine lokale Geometrieanpassung helfen: beispielsweise ein breiterer Flansch, eine zusätzliche Lasche, ein verstärkter Bereich oder eine separate Montagekonsole. Das ist meist sinnvoller, als eine hoch belastete Schraubstelle in eine schmale Laminatkante zu zwingen.

Toleranzen müssen zum Montagekonzept passen. Ein Lochbild, das isoliert betrachtet präzise wirkt, kann bei mehreren zusammenpassenden Teilen zu Montageproblemen führen. Sinnvoll ist daher die Festlegung gemeinsamer Bezugsflächen und -achsen. So lässt sich klar prüfen, ob die Befestigungspunkte relativ zur funktionalen Schnittstelle richtig liegen.

Auszugsversuche oder andere käuferdefinierte Prüfungen planen

Die passende Prüfung richtet sich nach dem Fehlerrisiko und der Funktion des Bauteils. Ein Auszugsversuch kann sinnvoll sein, wenn die Zugtragfähigkeit eines Inserts entscheidend ist. Er bildet jedoch nicht automatisch Scherlasten, Biegemomente, Schraubenanzug, Vibration oder Umweltalterung ab.

Mögliche Prüfungen, die Käufer abhängig vom Projekt definieren können, sind:

• Sichtprüfung auf Laminatfehler, Harzeintritt in Gewinde und Beschädigungen,
• Maßprüfung von Lochbild, Insertlage und Bezugsflächen,
• Gewindeprüfung mit passender Lehre oder Schraube,
• Drehmomentprüfung nach vereinbartem Ablauf,
• Auszugsprüfung eines Inserts oder einer Befestigungsprobe,
• Scher- oder Funktionsprüfung einer montierten Konsole,
• Prüfung nach Temperatur-, Feuchte- oder Medienbeanspruchung, falls relevant,
• Montageversuch mit dem tatsächlichen Gegenbauteil.

Für belastbare Ergebnisse müssen Prüfmethode und Abnahmekriterium vorab definiert sein. Dazu gehören Prüfkörper oder Serienbauteil, Belastungsrichtung, Belastungsgeschwindigkeit, Anzahl der Prüfteile, akzeptierte Schadensbilder und Dokumentationsumfang. „Insert muss halten“ ist keine ausreichend prüfbare Anforderung.

Bei sicherheitsrelevanten oder besonders zyklisch belasteten Schnittstellen sollte die Auslegung durch die verantwortliche Konstruktion und gegebenenfalls durch geeignete Berechnungs- oder Prüfverfahren abgesichert werden. Eine Einzelprobe ersetzt keine vollständige Bewertung der Anwendung.

Hardware in der freigegebenen Zeichnung dokumentieren

Die freigegebene Zeichnung sollte nicht nur Bohrungsdurchmesser zeigen. Sie muss die Schnittstelle so eindeutig beschreiben, dass Werkzeugbau, Formteilfertigung, Nachbearbeitung, Montage und Prüfung dieselbe Anforderung verstehen.

Eine vollständige Dokumentation umfasst typischerweise:

• Positionsnummer und Menge jedes Inserts, Bolzens, jeder Platte oder Buchse,
• Material und gegebenenfalls Oberflächenzustand der Hardware,
• Gewindeform, Gewindegröße, Toleranzklasse und wirksame Gewindetiefe,
• Lochdurchmesser, Senkungen, Stufen und Durchgangsbohrungen,
• Lage- und Winkeltoleranzen bezogen auf definierte Datums,
• Einbauzustand: bündig, versenkt, überstehend oder abgedeckt,
• Laminataufbau oder Verstärkungszone im Anschlussbereich,
• zulässige und unzulässige Bearbeitungen nach dem Formen,
• Anforderungen an Abdichtung, Isolation oder Korrosionsschutz,
• vorgeschriebene Prüfungen und Abnahmekriterien,
• Montagehinweise, wenn Anzugsdrehmoment oder Reihenfolge funktional relevant sind.

Bei komplexen Teilen kann eine Schnittdarstellung durch den Befestigungspunkt Missverständnisse deutlich reduzieren. Sie zeigt beispielsweise, ob eine Gegenplatte im Laminat liegt, ob ein Kern lokal ersetzt wird oder auf welcher Seite eine Dichtung vorgesehen ist.

Für eine Anfrage helfen außerdem CAD-Daten, eine Skizze des Gegenbauteils, Lastannahmen und Angaben zur vorgesehenen Stückzahl. GFIND kann kundenspezifische GFK-/FRP- und Carbonfaserbauteile auf Basis von Zeichnungen und Anwendungsanforderungen begleiten, einschließlich Rückmeldung zur Fertigbarkeit, Werkzeugen, Prototypen, Formteilen und vereinbarten Prüfbezügen. Weitere Ansatzpunkte für kundenspezifische Konstruktionen finden Sie unter Composite-Lösungen.

Häufige Konstruktionsfehler bei FRP-Befestigungspunkten

Die meisten Probleme entstehen nicht durch die Schraube selbst, sondern durch unvollständige Randbedingungen. Typische Fehler sind:

• Gewindeeinsatz ohne definierte Verstärkungszone im Laminat
• Schraubpunkt zu nah an einer Kante oder einem Ausschnitt
• hohe Hebellast an einem einzelnen Insert
• keine Angabe zum Anzugsdrehmoment oder zur Schraubensicherung
• Aluminiumhardware in leitfähigem Carbonlaminat ohne Trennung
• unversiegelte Bohrungen in feuchter oder chemisch belasteter Umgebung
• fehlender Zugang zur Gegenmutter oder zum Montagewerkzeug
• Lochbild ohne gemeinsame Bezugsflächen und Funktionstoleranzen
• Auszugsprüfung gefordert, obwohl der kritische Lastfall Scherung oder Biegung ist
• Hardware nur in einer Stückliste genannt, aber nicht eindeutig in Schnitt und Zeichnung beschrieben

Ein gutes Befestigungskonzept verbindet Bauteilgeometrie, Laminat, Hardware und Montageablauf. Je früher diese vier Aspekte gemeinsam festgelegt werden, desto geringer ist das Risiko kostspieliger Änderungen nach Werkzeugfreigabe.

Wenn Sie ein FRP-Bauteil mit Inserts, Scharnieren, Konsolen oder anderen Montagepunkten planen, bereiten Sie eine Zeichnung mit Lastfällen, Hardwareliste und Montagezugang vor. Für eine technische Rückfrage zu einer kundenspezifischen Ausführung können Sie GFIND kontaktieren.
