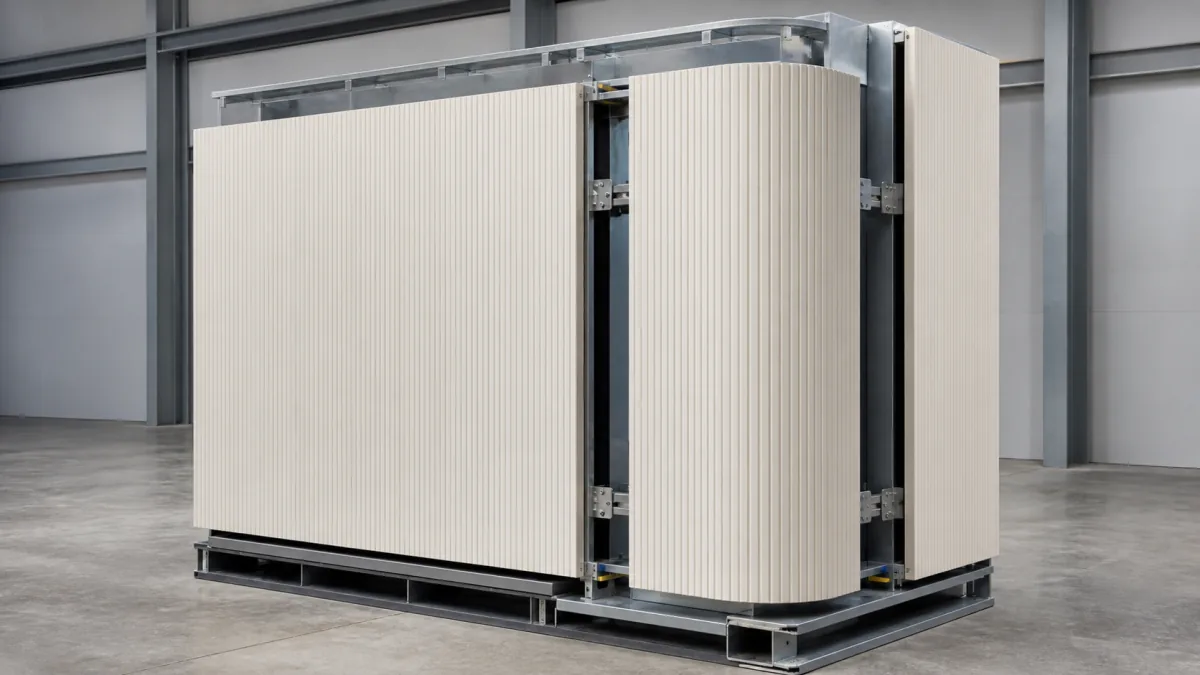

Individuelle GFK-Fassadenpaneele sicher planen
Leitfaden zur Planung kundenspezifischer GFK-Fassadenpaneele: Geometrie, Fugen, Befestigung, Oberflächen, Mock-ups und Montageablauf.

Eine belastbare Planung kundenspezifischer GFK-Fassadenpaneele beginnt nicht mit der sichtbaren Form, sondern mit dem Zusammenspiel aus Entwurf, Tragkonstruktion, Bauphysik, Befestigung und Montage. Je früher Architekturbüro, Fassadenplanung, Tragwerksplanung, ausführendes Unternehmen und Hersteller dieselben Bezugsebenen, Schnittstellen und Freigabekriterien verwenden, desto besser lassen sich Nacharbeiten und optische Abweichungen vermeiden.
Bei der Planung von individuellen GFK-Fassadenpaneelen sollten Bauherrschaft und Projektteam insbesondere Geometrie, Raster, Rücksprünge, Fugenbild, Befestigungskonzept, zulässige Toleranzen, Oberflächenmuster sowie Transport- und Hebepunkte verbindlich festlegen. Die sichtbare Paneelfläche ist nur ein Teil des Bauteils: Entscheidend sind auch Rückseitenaufbau, Kanten, Anschlüsse und die Einbausituation.
Entwurfsabsicht und Randbedingungen des Gebäudes zuerst festlegen
Definieren Sie zunächst, welche gestalterische Aufgabe die Fassade erfüllen soll und welche technischen Randbedingungen daraus folgen. GFK eignet sich grundsätzlich für leichte, dreidimensional geformte Bekleidungen und kann Oberflächenstrukturen, Radien oder großformatige Elemente aufnehmen. Ob eine gewünschte Lösung funktioniert, hängt jedoch von der konkreten Geometrie, Unterkonstruktion, Nutzung und Exposition ab.
Ein eindeutiger Entwurfsauftrag sollte mindestens beantworten:
- Welche Flächen sollen eben, gekrümmt, gefaltet oder reliefartig ausgeführt werden?
- Ist eine durchgehende optische Hülle gewünscht oder ein klar lesbares Paneelraster?
- Wo befinden sich Fenster, Türen, Lüftungsöffnungen, Revisionsklappen, Attiken und Sockel?
- Welche Bereiche sind besonders stoß-, spritzwasser- oder verschmutzungsgefährdet?
- Welche Anforderungen ergeben sich aus Windlast, Eigengewicht, Nutzung, Brandschutz, Feuchteführung und Wartung?
- Wie sind Gebäudedehnfugen und Bewegungen der Primärkonstruktion aufzunehmen?
- Welche Ansichten sind aus geringer Distanz besonders relevant?
Bei Fassadenbekleidungen dürfen gestalterische Annahmen nicht stillschweigend als technische Vorgaben gelten. Ein durchgehender Schattenfugen-Eindruck kann beispielsweise eine verdeckte Befestigung, definierte Hinterlüftung oder zusätzliche Rückkantungen erforderlich machen. Eine tief strukturierte Sichtfläche kann die Reinigbarkeit beeinflussen. Großzügige Radien können herstellbar sein, Übergänge zwischen unterschiedlich gekrümmten Flächen jedoch deutlich anspruchsvoller machen.
Für frühe Machbarkeitsgespräche helfen Ansichten, Schnitte und ein einfaches 3D-Modell. Für die Fertigung und Montage reichen diese Unterlagen allein meist nicht aus. Benötigt werden später belastbare Angaben zu Bezugsebenen, Anschlussdetails und Freigabekriterien.
Wer eine geformte Gebäudehülle plant, findet bei gebogenen GFK-Fassadenpaneelen einen passenden Ausgangspunkt, um typische Anwendungen und projektspezifische Geometriefragen einzuordnen.
Eine fertigungsgerechte Paneelstrategie entwickeln
Die Paneelaufteilung übersetzt den architektonischen Entwurf in Bauteile, die gefertigt, geprüft, transportiert und montiert werden können. Eine gute Aufteilung vermeidet nicht nur unnötig viele Formen und Sonderteile, sondern berücksichtigt auch sichtbare Fugen, Zugang für Befestigungen und das Handling auf der Baustelle.
Paneelraster nach Architektur und Montage ausrichten
Ein Raster sollte sich nach den dominierenden Gebäudelinien richten: Geschosshöhen, Achsen, Fensterbrüstungen, Pfeiler, Laibungen und Attikakanten sind häufig geeignete Orientierungspunkte. Fugen, die ohne Bezug zu diesen Linien laufen, wirken oft zufällig und erhöhen den Abstimmungsbedarf.
Gleichzeitig darf ein rein grafisch entwickeltes Raster nicht die praktische Handhabung ignorieren. Mit zunehmender Paneelgröße steigen typischerweise Anforderungen an:
- Transportgestelle und Verpackung,
- Kran- oder Hebetechnik,
- Zugang zur Befestigung,
- Verwindungsstabilität während des Hebens,
- Lagerflächen auf der Baustelle,
- Genauigkeit der Unterkonstruktion.
Kleinere Paneele sind meist einfacher zu bewegen und auszutauschen, erzeugen aber mehr Fugen und Befestigungspunkte. Größere Elemente reduzieren die Anzahl sichtbarer Stöße, können jedoch komplexere Rückseitenverstärkungen und einen anspruchsvolleren Montageablauf erfordern. Die optimale Größe ist daher keine feste Zahl, sondern eine Projektentscheidung.
Wiederholung nutzen, Sonderteile bewusst begrenzen
Wiederkehrende Paneeltypen können die Abstimmung vereinfachen. Das bedeutet nicht, dass jede Fassade streng gleichförmig sein muss. Sinnvoll ist oft eine Hierarchie aus Regelpaneelen, Randpaneelen und wenigen klar definierten Sonderbauteilen für Ecken, Öffnungen oder Übergänge.
Besondere Aufmerksamkeit verdienen:
- Außen- und Innenecken,
- konkave und konvexe Übergänge,
- wechselnde Krümmungsradien,
- Paneele mit großen Ausschnitten,
- sehr schmale Reststreifen neben Öffnungen,
- Kombinationen aus Sichtfläche, Laibung und Rückkantung in einem Bauteil.
Ein häufiger Planungsfehler besteht darin, Geometrieänderungen innerhalb eines Paneels zu spät zu erkennen. Ein scheinbar flaches Bauteil kann durch eine verdrehte Unterkonstruktion, eine geneigte Leibung oder einen Höhenversatz an der Anschlusskante tatsächlich räumlich komplex werden. Solche Stellen sollten früh im 3D-Modell und im Schnitt geprüft werden.
Eine Übersicht zu Einsatzbereichen und Planungsansätzen bietet die Seite zu architektonischen Fassadenpaneelen aus GFK.
Fugen, Rückkantungen und Befestigungsschnittstellen koordinieren
Fugen sind bei einer Paneelfassade kein Restmaß. Sie übernehmen gestalterische, montagebezogene und bewegungstechnische Funktionen. Das Fugenbild muss deshalb gemeinsam mit Rückkantungen, Dichtkonzept, Hinterlüftung und Befestigung geplant werden.
Fugen als funktionale Bauteilzone behandeln
Klären Sie für jede Fuge, ob sie offen, hinterlegt, abgedichtet oder als Bewegungsfuge ausgebildet wird. Bei offenen Fugen ist zu prüfen, wie Wasser, Luft und Einblicke hinter die Bekleidung geführt beziehungsweise begrenzt werden. Bei abgedichteten Fugen müssen Materialverträglichkeit, Bewegungsaufnahme und Wartung berücksichtigt werden.
Die sichtbare Fugenbreite ist nicht automatisch identisch mit dem verfügbaren Montagespiel. Hinter der Sichtkante können Befestiger, Profile, Dichtungen oder Hinterlegungen zusätzlichen Raum benötigen. Ein Detail sollte daher nicht nur in der Frontansicht, sondern mindestens im horizontalen und vertikalen Schnitt bewertet werden.
Rückkantungen und Kantenaufbau definieren
Rückkantungen können Kanten optisch beruhigen, die Steifigkeit unterstützen und Befestigungsbereiche aufnehmen. Sie verändern aber auch Bauraum, Gewicht, Formkomplexität und den Zugang zur Unterkonstruktion. Zu klären sind unter anderem:
- Kantenhöhe und Rücksprung,
- Sichtbarkeit der Schnittkante aus üblichen Blickrichtungen,
- Entwässerung und Tropfkanten,
- Anschluss an Fenster, Sockel oder Attika,
- zulässiger Raum für Halter, Schienen und Justage,
- Schutz gegen Kontakt zwischen Paneel und Metallunterkonstruktion, wenn erforderlich.
Die Trag- und Befestigungsplanung muss eindeutig festlegen, welche Bauteile welche Lasten und Bewegungen aufnehmen. Das sichtbare GFK-Paneel, die Sekundärkonstruktion, Konsolen und der Baukörper bilden zusammen ein System. Unklare Verantwortungsgrenzen führen besonders häufig zu Problemen an Anschlüssen.
Bezugsebenen, Toleranzen und Aufmaßdaten verbindlich festlegen
GFK-Paneele können nur so präzise eingebaut werden, wie Bezugssystem und Unterkonstruktion es zulassen. Für die Planung sind daher nicht nur Bauteiltoleranzen wichtig, sondern auch Bautoleranzen, Vermessungsgrundlagen und die Möglichkeit zur Montagejustage.
Legen Sie vor der Fertigungsfreigabe fest:
| Planungsaspekt | Zu klärende Frage |
|---|---|
| Hauptbezugsebene | Von welcher Achse, Geschosslinie oder Fassadenebene wird gemessen? |
| Paneelposition | Welche Kante oder welcher Punkt ist maßgebend? |
| Fugenmaß | Welches Nennmaß gilt, und welcher Bereich ist optisch akzeptabel? |
| Unterkonstruktion | Welche Lage-, Höhen- und Fluchttoleranzen werden erwartet? |
| Justage | Welche Einstellwege bieten Konsolen, Schienen oder Langlöcher? |
| Aufmaß | Wann und durch wen werden Ist-Maße auf der Baustelle erhoben? |
| Freigabe | Welche Modelle, Zeichnungen oder Muster sind verbindliche Referenz? |
Planmaß und Ist-Aufmaß nicht vermischen
Ein digitales Planmodell bildet die Entwurfsgeometrie ab. Das tatsächliche Gebäude kann davon abweichen. Insbesondere bei Sanierungen, komplexen Rohbauten oder langen Fassadenachsen empfiehlt sich ein abgestimmtes Aufmaßkonzept vor der finalen Fertigung einzelner Anschluss- oder Passpaneele.
Wichtig ist die Reihenfolge: Erst müssen Messmethode, Bezugspunkte und Verantwortliche vereinbart sein; dann lassen sich Ist-Daten sinnvoll in die Ausführungsplanung überführen. Nachträgliche Anpassungen allein über Fugenbreiten sind begrenzt möglich und können das Erscheinungsbild beeinträchtigen.
Toleranzen nach Sichtwirkung priorisieren
Nicht jede Abweichung ist in jeder Zone gleich kritisch. An langen horizontalen Fugen, Spiegelachsen, Ecken oder hochglänzenden Oberflächen treten Versätze stärker hervor als auf stark strukturierten, weiter entfernten Flächen. Definieren Sie daher Sichtbereiche und Prioritäten: Wo ist ein besonders präzises Fugenbild erforderlich, und wo kann eine technische Toleranz optisch unauffällig aufgenommen werden?
Farbe, Textur, Glanz und Bewitterung strategisch freigeben
Bei GFK-Fassaden entscheidet die Oberfläche wesentlich über die wahrgenommene Qualität. Farbton, Textur, Glanzgrad und Kantenwirkung sollten nicht nur über digitale Renderings oder Farbcodes beurteilt werden. Licht, Blickwinkel, Form und Umgebung verändern den Eindruck deutlich.
Für eine eindeutige Oberflächenspezifikation gehören typischerweise dazu:
- vereinbarter Farbton oder eine physische Referenz,
- gewünschter Glanzgrad,
- Oberflächenstruktur und deren Orientierung,
- Abgrenzung zwischen Sicht- und Nicht-Sichtseiten,
- Vorgaben für Reparaturstellen oder zulässige optische Merkmale,
- Beurteilungsabstand und Beleuchtungssituation,
- Umgang mit Chargen- und Bauteilübergängen.
Eine fein strukturierte, matte Oberfläche kann Reflexionen und geringe visuelle Unebenheiten stärker kaschieren als eine glatte, glänzende Fläche. Umgekehrt kann eine ausgeprägte Struktur an Fugen oder Stoßkanten störend wirken, wenn das Muster nicht fortgeführt werden kann. Bei dunkel pigmentierten oder stark reflektierenden Oberflächen sollte die thermische Beanspruchung projektbezogen bewertet werden.
Bewitterung, Verschmutzung und Reinigung gehören ebenfalls zur Oberflächenstrategie. Horizontale Rücksprünge, raue Texturen und ungeschützte Tropfkanten können Schmutzablagerungen begünstigen. Planen Sie deshalb nicht nur die Ausgangsoptik, sondern auch die erwartete Sichtwirkung im Betrieb und den Zugang für die Reinigung.
Mock-ups für Optik und Schnittstellen einsetzen
Ein Mock-up ist die wirksamste Möglichkeit, Risiken vor Serienfertigung und Montage zu erkennen. Es muss nicht immer ein vollständiger Fassadenausschnitt in Originalgröße sein; für kritische Bereiche ist ein ausreichend großes, realitätsnahes Muster jedoch oft wertvoller als viele einzelne Materialproben.
Ein aussagekräftiges Fassaden-Mock-up kann prüfen:
- Farbton, Glanz und Textur bei Tageslicht,
- Fugenbreiten und Schattenwirkung,
- Stoß- und Eckdetails,
- Rückkantungen und Sichtkanten,
- Übergänge zu Fenstern, Metallteilen oder anderen Bekleidungen,
- Zugänglichkeit der Befestigung,
- Montagefolge und Justagemöglichkeiten,
- Reaktion auf typische Verschmutzung oder Wasserführung.
Das Mock-up mit klaren Abnahmekriterien verbinden
Ein Muster hilft nur, wenn seine Funktion festgelegt ist. Unterscheiden Sie zwischen einem reinen Materialmuster, einem Gestaltungs-Mock-up und einem technischen System-Mock-up. Ein kleines Farbmuster kann keine Aussage über Fugen, Verformung beim Heben oder die Wirkung einer Ecke treffen.
Dokumentieren Sie die Freigabe mit Fotos, Ansichten, Angaben zur Betrachtungsdistanz und schriftlichen Kriterien. Dabei sollte klar bleiben, welche Eigenschaften als Referenz dienen und welche handwerklichen Merkmale innerhalb der vereinbarten Grenzen liegen dürfen. Das verhindert, dass einzelne Beteiligte später unterschiedliche Erinnerungen an die Musterfreigabe haben.
Verpackung, Hebevorgänge und Montagereihenfolge planen
Transport und Montage beeinflussen die Bauteilkonstruktion bereits in der Entwurfsphase. Ein Paneel kann im eingebauten Zustand ausreichend unterstützt sein, beim horizontalen Transport oder beim Anheben jedoch anderen Beanspruchungen ausgesetzt werden. Hebepunkte, Lagerflächen und Schutzmaßnahmen müssen zur Geometrie und Oberfläche passen.
Vor Produktionsbeginn sollte das Team klären:
- In welcher Lage werden Paneele transportiert und gelagert?
- Welche Kanten oder Flächen benötigen besonderen Schutz?
- Wie werden Bauteile auf Gestellen gegen Verrutschen und Scheuern gesichert?
- Wo dürfen Anschlagmittel oder temporäre Hebehilfen ansetzen?
- Welche Hebezeuge und Zugänge stehen auf der Baustelle tatsächlich zur Verfügung?
- In welcher Reihenfolge werden Paneele montiert?
- Können Befestigungen nach dem Einbau noch erreicht und geprüft werden?
- Wie werden Schutzfolien, Kennzeichnungen und Verpackungsreste entfernt?
Montagefolge an Anschlüssen testen
Die Montagereihenfolge ist besonders wichtig an Ecken, Laibungen, Attiken und Bereichen mit verdeckten Befestigern. Ein Detail kann geometrisch korrekt sein und dennoch nicht montierbar, wenn ein später einzubauendes Paneel den Zugang zu einem Befestigungspunkt blockiert.
Erstellen Sie für komplexe Zonen eine einfache Montagematrix oder eine 3D-basierte Sequenzprüfung. Dabei werden nicht nur die Paneelnummern, sondern auch temporäre Stützen, Hebebewegungen und Justageschritte berücksichtigt. Auf der Baustelle sollten Bauteilkennzeichnung und Montagepläne eindeutig zusammenpassen.
Verantwortlichkeiten für Statik, Nachweise und Konformität zuordnen
Kundenspezifische GFK-Fassadenpaneele sind Teil eines Gebäudesystems. Zuständigkeiten für Entwurf, Tragfähigkeit, Befestigung, Bauphysik, Brandschutz, Ausführungsplanung, Montage und Abnahme müssen deshalb projektbezogen und schriftlich abgegrenzt werden.
Eine sinnvolle Verantwortungsmatrix benennt mindestens:
- wer die Lastannahmen und Einwirkungen vorgibt,
- wer die Tragkonstruktion und Befestigung bemisst,
- wer die Schnittstelle zwischen Paneel und Unterkonstruktion konstruiert,
- wer Anforderungen aus Brandschutz, Feuchte, Wärme, Schall und Dauerhaftigkeit festlegt,
- welche Nachweise, Prüfungen oder projektbezogenen Unterlagen erforderlich sind,
- wer Aufmaß, Montagekontrolle und Abnahme dokumentiert,
- welche Änderungen nach der Freigabe erneut geprüft werden müssen.
In Deutschland richten sich die relevanten Anforderungen nach Bauaufgabe, Bundesland, Gebäudeklasse, Fassadenaufbau und vertraglicher Rollenverteilung. Es ist nicht ausreichend, eine allgemeine Materialeigenschaft einem konkreten Bauvorhaben gleichzusetzen. Die jeweils zuständigen Fachplanenden und Verantwortlichen müssen prüfen, welche technischen Regeln, Genehmigungen, Nachweise und Ausführungsdetails für das konkrete Projekt gelten.
Auch die Liefergrenze sollte klar sein: Ein Hersteller kann Bauteile nach Käuferzeichnungen und vereinbarten Anwendungsanforderungen fertigen, doch daraus folgt nicht automatisch die Übernahme der Systemplanung oder der baurechtlichen Gesamtverantwortung. GFIND kann bei kundenspezifischen GFK- und Carbonfaserbauteilen unter anderem die Fertigbarkeit prüfen, Formen, Prototypen, Formteile, Oberflächenbearbeitung und Prüfungen nach vereinbarten Referenzen unterstützen. Welche Leistungen für ein Fassadenprojekt konkret geschuldet sind, sollte im Angebot und in den Freigabeunterlagen eindeutig beschrieben werden.
Praktische Checkliste für die RFQ
Eine belastbare Anfrage für individuelle GFK-Fassadenpaneele enthält möglichst:
- Ansichten, Schnitte und 3D-Daten mit eindeutigem Versionsstand.
- Paneelplan mit Kennzeichnungen, Stückzahlen und Regel-/Sondertypen.
- Angaben zu Sichtseiten, Oberflächen, Farbe, Struktur und Glanz.
- Details zu Fugen, Rückkantungen, Öffnungen und Gebäudeanschlüssen.
- Daten zur Unterkonstruktion, Befestigung und verfügbaren Justage.
- Lastannahmen sowie relevante Projektanforderungen, soweit bereits festgelegt.
- Toleranz- und Aufmaßkonzept einschließlich Bezugsebenen.
- Anforderungen an Muster, Mock-up, Prüfung und Dokumentation.
- Vorgaben für Verpackung, Kennzeichnung, Transportlage und Hebevorgänge.
- Eine klare Zuordnung der Planungs-, Nachweis- und Montageverantwortung.
Wenn Geometrie, Schnittstellen und Freigabekriterien noch nicht vollständig definiert sind, sollte dies in der Anfrage offen benannt werden. So lässt sich gezielt klären, welche Angaben für eine fertigungsgerechte Lösung noch fehlen. Für eine projektspezifische Abstimmung kann das Team seine Zeichnungen und Anforderungen über die Kontaktseite von GFIND einreichen.
