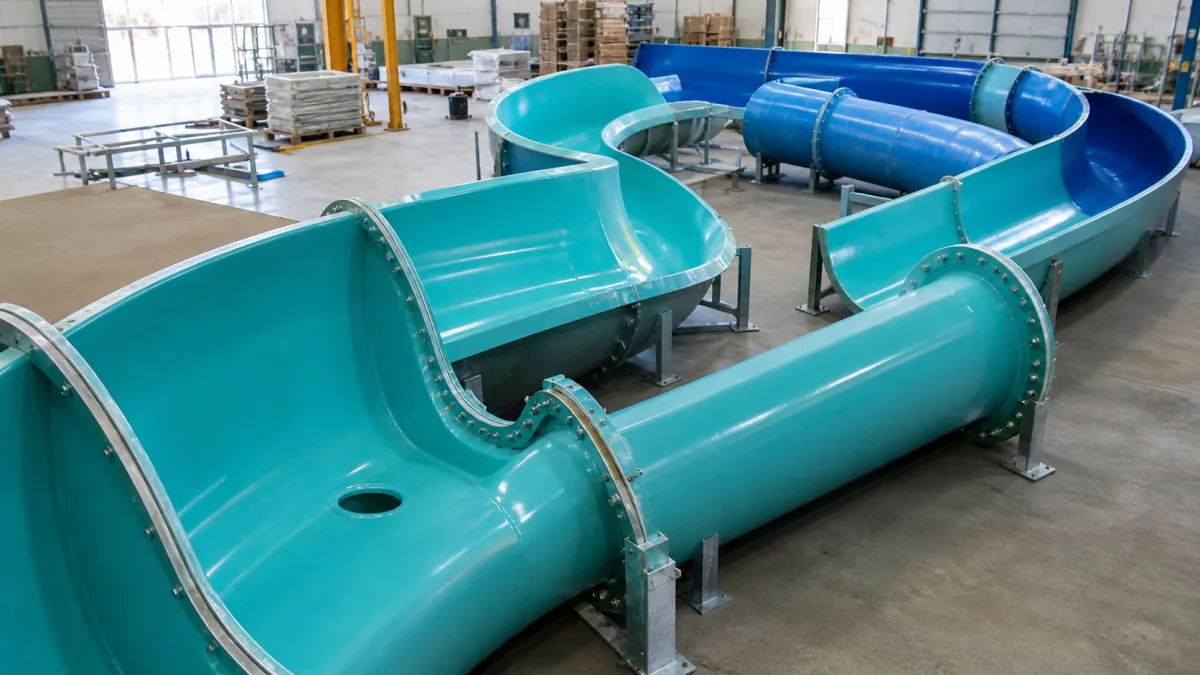

FRP-Wasserrutschen-RFQ: Angaben für Planung und Beschaffung

Eine belastbare Anfrage für eine FRP-Wasserrutsche (glasfaserverstärkter Kunststoff, GFK) beschreibt nicht nur Länge, Durchmesser und gewünschte Rutschenform. Sie muss den vollständigen Systemrahmen abdecken: Streckenverlauf, Segmentierung, Tragwerksschnittstellen, Wasserführung, Zugänglichkeit, Oberflächenqualität, Transportweg sowie Verantwortlichkeiten für Statik, Sicherheit und Genehmigungen.

Je früher diese Angaben freigegeben sind, desto eher lassen sich ungeeignete Segmentstöße, nicht erreichbare Schraubverbindungen, Konflikte mit Stützen oder unklare Abnahmegrenzen vermeiden. Diese Checkliste hilft Projektteams in Deutschland, die FRP water slide RFQ requirements so zu strukturieren, dass Hersteller, Planer und Montageunternehmen vergleichbare technische Angebote erstellen können.

Das vollständige Wasserrutschensystem definieren

Die Rutsche ist kein isoliertes GFK-Bauteil. Sie funktioniert nur als System aus Rinnenkörpern, Verbindungen, Tragwerk, Wasserzufuhr, Startbereich, Auslauf und Betriebsumgebung. Eine Angebotsanfrage sollte deshalb den Lieferumfang und die Schnittstellen eindeutig trennen.

Definieren Sie zunächst den Projekttyp:

• Neubau, Erweiterung oder Ersatz einer bestehenden Rutsche
• Innenbereich, Freibad oder saisonal betriebene Anlage
• Offene Rutsche, geschlossene Röhre, Kombinationsrutsche, Reifenrutsche oder Loop-Konzept
• Einzelrutsche oder Teil einer Rutschenlandschaft
• Montage auf neuem oder vorhandenem Tragwerk
• Zielgruppe, etwa Kinder, Familien oder geübte Nutzer

Bei komplexeren Konzepten lohnt sich eine frühe Sichtung vergleichbarer Poolrutschen-Lösungen. Sie ersetzt keine Ausführungsplanung, hilft aber dabei, Bauformen, Einstiegssituationen und notwendige Schnittstellen realistisch einzuordnen. Für besonders steile oder geschlossene Streckenformen sind die Randbedingungen meist deutlich anspruchsvoller als bei einer einfachen offenen Rinne.

Liefergrenzen schriftlich festlegen

Eine typische RFQ sollte klar aufführen, welche Leistungen angefragt werden und welche bauseits erfolgen. Mögliche Positionen sind:

Unklare Liefergrenzen sind ein häufiger Grund für Nachträge. Formulieren Sie nicht nur „komplette Rutsche“, sondern benennen Sie Komponenten, Verantwortlichkeiten und die jeweilige Leistungsgrenze.

Freigegebene Strecken- und Segmentgeometrie bereitstellen

Die Geometrie ist die zentrale technische Grundlage jeder FRP-Wasserrutschen-Anfrage. Skizzen oder Renderings reichen für eine belastbare Preis- und Fertigungsbewertung meist nicht aus. Benötigt werden freigegebene Unterlagen mit Bezugssystem, Höhenlagen und Abmessungen.

Mindestens sinnvoll sind:

• Lageplan mit Grundstücks-, Gebäude- und Beckenbezug
• Grundriss und Ansichten der gesamten Rutschenachse
• Längsschnitt mit Stationierung, Höhen und Neigungen
• Querschnitte aller verwendeten Rinnen- oder Rohrprofile
• Angaben zu Radius, Übergangsbögen, Helixgeometrien und Gefällewechseln
• Start-, Brems- und Auslaufgeometrie
• CAD-Daten in einem vorab abgestimmten Austauschformat
• Koordinaten- und Höhenbezug, zum Beispiel auf Achse, Flanschfläche oder Bauwerksachsen
• Kollisionsmodell oder mindestens Angaben zu angrenzenden Bauwerken und Technik

Nicht nur die Sichtgeometrie freigeben

Die optische Linienführung einer Rutsche ist nicht automatisch fertigungs- und montagetauglich. Für jedes Segment sind unter anderem folgende Punkte relevant:

• Nennweite, Rinnenbreite und Wandaufbau
• Lage und Orientierung der Flansche
• Verdrehung der Querschnitte entlang der Strecke
• Übergänge von offenem zu geschlossenem Querschnitt
• Befestigungszonen und lokale Verstärkungsbereiche
• Öffnungen für Wasserzuläufe, Entlüftungen, Inspektion oder Beleuchtung
• Toleranzen an Anschlusspunkten
• zulässige Positionen für Formtrennungen und Segmentstöße

Ein häufiger Fehler besteht darin, eine geschwungene Strecke nur über die Mittellinie zu definieren. Bei breiten Rinnen, steilen Kurven oder Rohrsegmenten beeinflussen Querschnittsverdrehung und Flanschlage jedoch unmittelbar die Herstellbarkeit, die Stützenanschlüsse und das Fahrverhalten.

Fahrdynamik und Hydraulik nicht aus der Form ableiten

Ein Hersteller von GFK-Formteilen kann die geforderte Geometrie bewerten und Bauteile nach abgestimmten Unterlagen fertigen. Die rider- und wassertechnische Auslegung – beispielsweise Geschwindigkeit, Wasserfilm, Übergangsverhalten, Bremswirkung und Nutzerkräfte – benötigt jedoch qualifizierte Fachplanung und eindeutige Freigaben.

Bei anspruchsvollen Anlagen, etwa Aqua-Loop-Wasserrutschen, sollten das Fahrprofil, die Einlassbedingungen und die vorgesehenen Sicherheitsfunktionen besonders früh als verbindliche Planungsgrundlage vorliegen. Das gilt auch dann, wenn die sichtbare Strecke vergleichsweise kurz erscheint.

Stützen, Flansche und Zugang zu Verbindungen koordinieren

Stützen und Segmentverbindungen müssen als gemeinsames Schnittstellenpaket geplant werden. Ein Flansch kann konstruktiv vorhanden sein, ohne auf der Baustelle montierbar oder später wartbar zu sein. Die RFQ sollte daher die tatsächliche Montagesituation abbilden.

Geben Sie für jede Auflager- oder Befestigungsstelle an:

• Stationspunkt oder Koordinate
• Lastannahmen und zuständige Tragwerksplanung
• Art des Anschlusses, etwa Lasche, Konsole, Sattel oder Rahmen
• Bewegungs- und Toleranzkonzept
• verfügbare Einbauhöhe und Arbeitsraum
• Befestigungsmittel, Korrosionsschutz und Materialtrennung
• Anforderungen an Verkleidungen oder sichtbare Anschlüsse

Flanschkonzept früh prüfen

Bei segmentierten GFK-Rutschen sind Flansche nicht nur Verbindungsstellen. Sie beeinflussen auch Abdichtung, Innenoberfläche, Schraubzugänglichkeit, Montagefolge und Wartung. Eine gute Anfrage benennt deshalb:

1. Flanschbreite, Lochbild und Schraubendurchmesser oder die gewünschte Schnittstellenlogik.
2. Ob Schraubenköpfe, Muttern oder Abdeckungen auf der Fahrseite sichtbar sein dürfen.
3. Welche Dichtung vorgesehen ist und wer diese auswählt beziehungsweise liefert.
4. Ob die Verbindung nach der Montage von außen erreichbar bleibt.
5. Welche maximalen Spaltmaße und Versätze akzeptiert werden.
6. Wie Stöße in Kurven, an Stützen oder in engen Gebäudebereichen zugänglich bleiben.

Vermeiden Sie die Annahme, dass jede Flanschposition frei wählbar ist. Segmentstöße sollten weder in funktionskritische Übergänge noch an Stellen fallen, an denen die Montagewerkzeuge oder das Personal keinen Zugang haben. Ebenso sind Kollisionen zwischen Flanschschrauben und Stützen, Geländern, Fassaden oder Rohrleitungen vor der Fertigung zu prüfen.

Schnittstelle zum Tragwerk

Die Tragwerksplanung muss die tatsächlichen Lastfälle berücksichtigen, nicht nur das Eigengewicht der Rutsche. Dazu können je nach System unter anderem Wasserlast, Nutzerlast, Wind, Schnee, Temperaturbewegungen, dynamische Einwirkungen und Montagezustände gehören. Welche Lasten anzusetzen sind und wer sie nachweist, gehört ausdrücklich in die Projektunterlagen.

Bei Bestandstragwerken sind Aufmaß, Anschlussdetails und der Zustand vorhandener Befestigungspunkte entscheidend. Ein älteres Stahltragwerk kann nicht ohne Prüfung als geeignet angenommen werden, nur weil die neue Rutschenachse der bisherigen ähnlich sieht.

Wasserführung, Entwässerung und Betriebsdaten teilen

Eine GFK-Rutsche braucht definierte hydraulische Bedingungen. Die erforderliche Wassermenge hängt nicht allein vom Durchmesser oder der Länge ab, sondern von Rutschenart, Neigungen, Oberfläche, Nutzerbetrieb, Einläufen und der fachplanerisch vorgesehenen Fahrdynamik.

Die RFQ sollte mindestens folgende Betriebsdaten enthalten:

• vorgesehene Wasserzufuhr je Rutschenabschnitt
• Anzahl, Lage und Durchmesser der Wassereinlässe
• erwarteter Druckbereich an den Übergabepunkten
• Wasserqualität und Aufbereitungsumgebung, soweit materialrelevant
• Betriebsweise: dauerhaft, intervallgesteuert oder nutzerabhängig
• geplante maximale Nutzerfrequenz
• Anforderungen an Steuerung, Überwachung oder Startfreigabe
• Frostentleerung und Außerbetriebnahme bei Außenanlagen

Entwässerung ist eine eigene Planungsaufgabe

Restwasser kann in Tiefpunkten, Flanschbereichen, an Zuläufen und hinter Abdeckungen stehen bleiben. Das kann Reinigung, Winterbetrieb und Wartung erschweren. Legen Sie daher fest:

• sämtliche Tiefpunkte der Strecke,
• vorgesehenes Gefälle für die Entleerung,
• Entleerungsöffnungen und deren Zugänglichkeit,
• Ablaufweg und Anschluss an die Gebäude- oder Außenentwässerung,
• Reinigungszugänge und mögliche Spülpunkte,
• Maßnahmen gegen Wasseransammlungen außerhalb der Fahrfläche.

Bei Innenanlagen sind zusätzlich Kondensat, Luftfeuchtigkeit und Korrosionsrisiken für Verbindungstechnik und Tragwerk zu beachten. Für Außenanlagen müssen saisonale Stilllegung, Frostschutz und kontrollierte Entleerung in das Betriebskonzept passen.

Oberflächenqualität und Prüfkriterien festlegen

Die sichtbare Gelcoat-Oberfläche prägt Erscheinungsbild, Reinigbarkeit und die wahrgenommene Qualität. Gleichzeitig muss die Fahrfläche an Übergängen, Einläufen und Reparaturstellen funktional ausgeführt werden. Formulieren Sie daher überprüfbare Anforderungen statt unbestimmter Begriffe wie „glatt“ oder „hochwertig“.

Benennen Sie insbesondere:

• Farbe nach Referenz, Muster oder abgestimmtem Farbsystem
• einfarbige, transparente oder mehrfarbige Ausführung
• Glanzbild und zulässige optische Abweichungen
• Sichtklassen für Innen- und Außenseiten
• Anforderungen an die Fahrfläche, Kanten und Flanschübergänge
• zulässige Luftblasen, Abzeichnungen, Farbwolken oder Reparaturspuren
• Bereiche, die nach Montage sichtbar bleiben
• Verfahren für Musterfreigabe und Abnahme

Abnahme anhand von Referenzen organisieren

Eine Prüfung sollte auf klaren Referenzen beruhen: freigegebene Zeichnungen, Farbmuster, vereinbarte Toleranzen, Stücklisten und dokumentierte Sichtbereiche. Wenn eine Vorabmusterung erforderlich ist, sollte feststehen, ob sie ein Materialmuster, einen Oberflächenausschnitt oder ein funktionsnahes Bauteil umfasst.

Wichtig ist die Unterscheidung zwischen Fertigungsprüfung und Baustellenabnahme. Ein Segment kann vor Versand den vereinbarten Zeichnungen entsprechen, während die endgültige Gesamtanlage erst nach Montage, Ausrichtung, Abdichtung und Einbindung der Wassertechnik beurteilt werden kann. Verantwortlichkeiten und Prüfpunkte sollten deshalb getrennt dokumentiert sein.

Segmente an Transport und Montage ausrichten

Die optimale Fertigungssegmentierung richtet sich nicht nur nach der Geometrie. Sie wird auch durch den Transportweg, zulässige Abmessungen, Hebemittel, Zufahrten und Montagebedingungen bestimmt. Eine lange Rutschensektion kann zwar weniger Flansche benötigen, aber für den Transport oder das Einheben ungeeignet sein.

Fordern Sie vor der finalen Segmentfreigabe eine gemeinsame Prüfung folgender Punkte:

• maximal transportierbare Länge, Breite und Höhe auf der vorgesehenen Route
• Zufahrt zum Montageort, Durchfahrten, Kurvenradien und Höhenbeschränkungen
• verfügbare Kranstellflächen und zulässige Bodenlasten
• Hebepunkte, Anschlagmittel und zulässige Hebelagen
• Montagefolge von unten nach oben oder in anderer Reihenfolge
• temporäre Abstützungen und Sicherheitsbereiche
• Lagerflächen, Witterungsschutz und Schutz sichtbarer Oberflächen
• Zugang für Dichtung, Verschraubung, Abdichtung und Nacharbeit

Große Bauteile sind nicht immer die wirtschaftlichste Wahl

Weniger Segmente reduzieren potenziell die Zahl der Fugen. Dies kann jedoch durch aufwendigere Spezialtransporte, größere Krane oder schwierigere Hebevorgänge aufgehoben werden. Mehr Segmente erleichtern möglicherweise Logistik und Montage, erhöhen aber die Zahl der Dicht- und Prüfstellen.

Die beste Aufteilung ergibt sich aus einer Gesamtabwägung von Fahrgeometrie, Dichtkonzept, Transport, Bauablauf und Wartungszugang. Sie sollte nicht allein nach Fertigungslänge entschieden werden.

Normen, qualifizierte Fachleute und Genehmigungen benennen

Für Wasserrutschen in Deutschland sind technische Regeln, Sicherheitsanforderungen und öffentlich-rechtliche Vorgaben projektbezogen zu prüfen. Häufig ist die Normenreihe DIN EN 1069 für Wasserrutschen relevant. Welche Teile, Ausgaben, Prüfverfahren und Anforderungen tatsächlich gelten, hängt jedoch vom Rutschensystem, dem Standort, dem Anlagenkonzept und den zuständigen Stellen ab.

Eine RFQ sollte deshalb nicht pauschal „normkonform“ verlangen. Besser ist eine klare Verantwortungsmatrix.

Beziehen Sie frühzeitig Betreiber, Bauherrschaft, Fachplaner, Tragwerksplaner, Wassertechnik, Montageunternehmen und gegebenenfalls Prüfstellen ein. Der Lieferant von GFK-Komponenten kann Angaben zu seinen Bauteilen und vereinbarten Prüfungen bereitstellen; er übernimmt nicht automatisch die Gesamtverantwortung für Anlagenplanung, behördliche Zulassung oder sicheren Betrieb.

Checkliste für eine FRP-Wasserrutschen-RFQ

Nutzen Sie diese Liste vor dem Versand Ihrer Anfrage. Fehlende Punkte müssen nicht immer sofort abschließend entschieden sein, sollten aber als offen gekennzeichnet und einem Verantwortlichen zugeordnet werden.

Projekt und Umfang

• [ ] Projektstandort, Innen- oder Außenbereich und Bauphase
• [ ] Rutschentyp, Nutzergruppe und geplanter Betrieb
• [ ] vollständige Liefergrenze einschließlich oder ohne Tragwerk, Plattformen und Wassertechnik
• [ ] gewünschter Leistungsumfang: Konstruktion, Werkzeugbau, Muster, Produktion, Endbearbeitung, Prüfung, Versandvorbereitung
• [ ] Ansprechpartner für Technik, Einkauf und Projektleitung

Geometrie und Bauteile

• [ ] freigegebene 2D-Zeichnungen, 3D-Daten oder klarer Datenstand
• [ ] Lageplan, Höhenbezug, Achsmaße und Stationsplan
• [ ] Querschnitte, Radien, Gefälle, Verdrehungen und Übergänge
• [ ] Start-, Auslauf- und Bremsbereich
• [ ] Segmentierung oder Vorgaben zur Entwicklung eines Segmentkonzepts
• [ ] Öffnungen, Einlässe, Entlüftungen, Inspektionszugänge und Einbauteile

Schnittstellen und Montage

• [ ] Stützenraster, Anschlussdetails und verantwortliche Tragwerksplanung
• [ ] Flanschkonzept, Dichtungen, Schrauben und Zugänglichkeit
• [ ] angrenzende Bauwerke, Geländer, Decken, Fassaden und Leitungen
• [ ] Transportweg, Kranplanung, Hebepunkte und Montageflächen
• [ ] Montagefolge, Lagerung und Schutz der Oberflächen

Betrieb, Qualität und Freigaben

• [ ] Wasserzufuhr, Druckdaten, Ablauf- und Entleerungskonzept
• [ ] Oberflächen-, Farb- und Sichtqualitätsanforderungen
• [ ] Zeichnungsfreigabe, Musterfreigabe und Abnahmekriterien
• [ ] anzuwendende Normen, projektbezogene Nachweise und Prüfverantwortlichkeiten
• [ ] erforderliche Dokumentation, Kennzeichnung und Versandvorgaben

Eine vollständige RFQ beschleunigt nicht nur die Angebotsphase. Sie macht Annahmen sichtbar, bevor Werkzeuge gefertigt oder Bauteile produziert werden. GFIND kann kundenspezifische GFK-Formteile anhand von Zeichnungen und Anwendungsanforderungen unterstützen, einschließlich Prüfung der Herstellbarkeit, Werkzeugkonzept, Prototypen, Formteilfertigung, Endbearbeitung und Prüfung nach vereinbarten Referenzen. Für eine technische Klärung zu einem konkreten Bauteil kann das Projektteam Kontakt mit GFIND aufnehmen.
