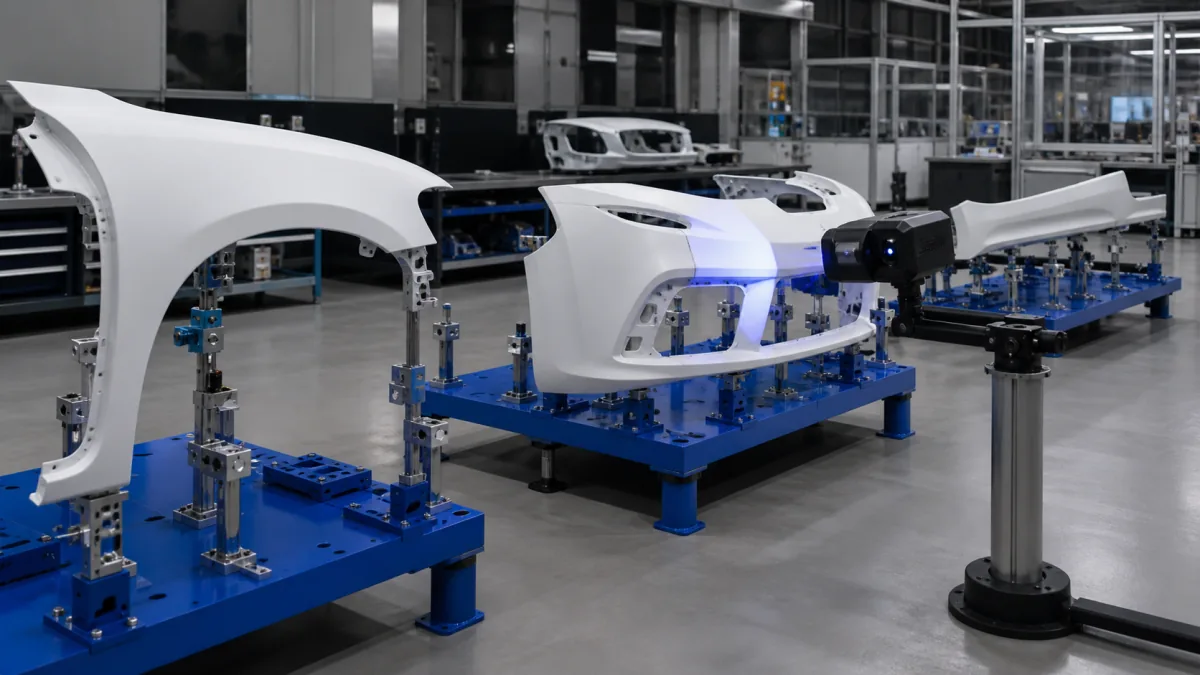

GFK-Karosserieteile für Kleinserien beschaffen

Die Beschaffung von Karosserieaußenteilen für kleine Fahrzeugserien gelingt vor allem dann zuverlässig, wenn Formdaten, Sichtflächen, Befestigung und Abnahmekriterien vor dem Werkzeugbau eindeutig festgelegt sind. Bei GFK-/FRP-Teilen reicht eine stilistisch überzeugende CAD-Fläche allein nicht aus: Entscheidend sind auch Bezugsflächen, Montagesituation, Verstärkungen, Lackprozess und die geplante Wiederholmenge.

Unter low-volume automotive body panel sourcing fällt die Beschaffung von Außenhautteilen für Sonderfahrzeuge, Umbauten, Vorserien, Motorsportanwendungen, Nutzfahrzeugaufbauten oder kleine OEM-Programme. Dieser Leitfaden zeigt, welche Informationen in eine technische Anfrage gehören und welche Entscheidungen spätere Nacharbeit, Passungsprobleme und uneinheitliche Ersatzteile vermeiden helfen.

Für einen Überblick über mögliche Bauteilgruppen bietet die Kategorie Karosserieaußenteile für Fahrzeuge eine sinnvolle Einordnung.

Fahrzeugprogramm und Stückzahl definieren

Die geplante Stückzahl bestimmt nicht nur den Preis pro Teil, sondern auch die geeignete Werkzeugstrategie, den Prüfaufwand und den Umgang mit Ersatzteilen. „Kleinserie“ ist keine technisch ausreichende Angabe. Ein Lieferant benötigt eine realistische Mengenplanung nach Projektphase.

Klären Sie mindestens:

Anzahl der Prototypen, Vorserien- und Serienfahrzeuge
geplante Gesamtmenge über die Programmlaufzeit
Losgrößen und voraussichtliche Abrufe
Bedarf an linken und rechten Varianten
spätere Ersatzteilmenge und erwartete Ersatzteilhaltedauer
Verwendung: Showfahrzeug, Straßeneinsatz, Nutzfahrzeug, Rennstrecke oder geschützter Innenbereich
Zielgewicht, Steifigkeit, Schlagbeanspruchung und Temperaturbereich
gewünschtes Materialkonzept, etwa GFK, CFK oder ein Hybridaufbau

Ein Frontkotflügel für wenige Erprobungsfahrzeuge hat andere Anforderungen als eine Frontmaske, die über mehrere Jahre in kleinen Chargen verfügbar bleiben soll. Die frühe Trennung von Entwicklungs-, Vorserien- und Wiederholteilen verhindert, dass ein für ein Einzelstück geeignetes Verfahren fälschlich als Serienlösung kalkuliert wird.

Auch der Bauteilumfang sollte eindeutig sein. Gehören beispielsweise Verstärkungen, Halter, Dichtungen, Befestiger, Leuchtenausschnitte oder lediglich die lackierfertige Außenhaut zum Lieferumfang? Unklare Schnittstellen führen häufig zu Verzögerungen bei der Montage, obwohl die Formteile selbst maßlich korrekt sind.

Masterflächen und Anschlussdaten bereitstellen

Für sichtbare Fahrzeugteile ist ein kontrollierter Datensatz wichtiger als eine Sammlung verschiedener CAD-Versionen. Als maßgeblich sollte eine freigegebene Mastergeometrie gelten, ergänzt durch Schnittstellen- und Referenzdaten der angrenzenden Komponenten.

Eine belastbare Datenübergabe enthält typischerweise:

3D-CAD-Dateien im vereinbarten Format, beispielsweise STEP oder native Daten nach Absprache
revisionsgekennzeichnete Zeichnungen oder 2D-PDFs
sichtbare A-Flächen und konstruktive B-Flächen
definierte Fahrzeugkoordinaten und Nullpunkte
Bezugsflächen, Bezugslinien und Messpunkte
Daten der Nachbarteile wie Türen, Haube, Scheinwerfer, Stoßfänger oder Seitenschweller
Informationen zu Dichtungen, Clips, Scharnieren und Schließsystemen
erforderliche Freiräume für Räder, Lenkung, Kabel, Sensorik und Servicezugang

Nicht nur Außenkontur, sondern Einbauraum liefern

Eine Außenfläche beschreibt die gewünschte Optik, aber nicht automatisch die tatsächliche Montierbarkeit. Besonders bei Kotflügeln, Frontmasken und Verkleidungen sind die innere Kontur, der Radhausbereich und die Befestigungsebene entscheidend.

Liegen Nachbarteile noch nicht als finale CAD-Daten vor, sollten deren Status und Unsicherheiten offen dokumentiert werden. Eine abgesicherte Flächenfreigabe kann dann beispielsweise nur für die Außenkontur gelten, während Anschlusspunkte bewusst als vorläufig gekennzeichnet bleiben. Das ist besser, als scheinbar finale Daten zu liefern und spätere Änderungen als Fertigungsfehler zu behandeln.

Datenkonflikte vor dem Werkzeugbau auflösen

Typische Konflikte entstehen, wenn 3D-Modell, Zeichnung und vorhandenes Fahrzeugmuster voneinander abweichen. Vor dem Werkzeugbau sollte festgelegt werden, welche Quelle bei einem Widerspruch Vorrang hat. Für optische Außenflächen ist oft die freigegebene CAD-A-Fläche maßgeblich; für reale Schnittstellen können dagegen ein bestätigtes Referenzfahrzeug oder eine Messaufnahme entscheidend sein.

Spaltmaße, Bündigkeit und Befestigung festlegen

Spalt- und Bündigkeitsanforderungen müssen an einer definierten Fahrzeugstruktur beurteilt werden. Ein Formteil kann auf einem einfachen Prüfbock einwandfrei aussehen und am Fahrzeug dennoch ungleichmäßige Fugen erzeugen, wenn die Karosserieschnittstellen variieren oder die Montagepunkte nicht eindeutig bestimmt sind.

Definieren Sie daher für jede sichtbare Fuge:

welche Bauteile miteinander verglichen werden,
in welchem Montagezustand gemessen wird,
an welchen Stellen gemessen wird,
welches Spaltmaß und welche zulässige Abweichung gelten,
welche Bündigkeit angestrebt wird,
ob die Bewertung vor oder nach Lackierung erfolgt,
ob Dichtungen, Zierleisten oder Anbauteile die optische Fuge beeinflussen.

Eine allgemeine Forderung wie „OEM-Qualität“ oder „perfekte Passung“ ist nicht prüfbar. Besser sind spezifische Kriterien nach Zone: Die Fuge an einem Scheinwerferausschnitt kann anders bewertet werden als ein Übergang im weniger sichtbaren Unterbodenbereich.

Befestigungsstrategie konstruktiv absichern

GFK-Bauteile sollten nicht allein über nachträglich gesetzte Bohrungen oder über die Steifigkeit der Außenhaut definiert werden. Die Konstruktion braucht klar beschriebene Lastpfade und Montagepunkte. Zu klären sind unter anderem:

Befestigung mit Schrauben, Clips, Schnellverschlüssen oder Klebeverbindungen
Position und Zugänglichkeit der Befestiger
zulässige Anzugsmomente, soweit bekannt
Toleranzausgleich über Langlöcher oder Justageelemente
Demontagefolge und Reparaturzugang
Entkopplung gegen Klappern, Scheuern und Kontaktkorrosion
Anforderungen bei Vibration, Steinschlag und wiederholtem Öffnen

Bohrbilder sollten möglichst über Lehren, definierte Bezugspunkte oder nachweisbare Messmerkmale abgesichert werden. Werden sie erst beim Einbau manuell angepasst, ist die Austauschbarkeit späterer Teile erheblich schlechter kontrollierbar.

Werkzeuge für Prototypen oder Wiederholserien auswählen

Das Werkzeugkonzept sollte zur geforderten Oberfläche, Formstabilität, Stückzahl und Änderungswahrscheinlichkeit passen. Ein günstiges Prototypenwerkzeug kann für wenige Teile sinnvoll sein, ist aber nicht automatisch die richtige Wahl für lackierte Sichtteile oder wiederkehrende Chargen.

Werkzeugansatz	Geeignet für	Vorteile	Zu beachten
Einfaches Entwicklungswerkzeug	frühe Muster und Geometrieprüfung	schneller Weg zur Bauteilbewertung, Änderungen eher möglich	Oberflächen- und Wiederholqualität müssen separat vereinbart werden
Seriennahes Kompositwerkzeug	kleine bis mittlere Wiederholmengen	reproduzierbarere Kontur und Prozessführung	Änderungen nach Werkzeugfreigabe können Aufwand verursachen
Robustes Werkzeugkonzept für Wiederholteile	Programme mit Ersatzteilbedarf und mehreren Abrufen	bessere Basis für gleichartige Folgechargen	höhere Vorleistung; Lagerung und Schutz des Werkzeugs klären
Teilwerkzeuge oder modulare Einsätze	Varianten, Ausschnitte und lokale Änderungen	gemeinsame Grundgeometrie kann erhalten bleiben	Trennstellen und optische Übergänge früh bewerten

Die Auswahl hängt außerdem vom Herstellverfahren ab, etwa offenem oder geschlossenem Formprozess, Laminataufbau, erforderlicher Rückseitenqualität und Finish. Die Entscheidung sollte nicht allein nach Werkzeugkosten fallen. Relevant ist die Gesamtkalkulation aus Entwicklungsschleifen, Ausschussrisiko, Nacharbeit, Montagedauer und Ersatzteilfähigkeit.

Werkzeugfreigabe schriftlich abgrenzen

Vor der Werkzeugfreigabe sollten mindestens Geometriestand, sichtbare Trennlinien, Entformrichtung, erwartete Formschrägen, Oberflächenstandard und zulässige Nacharbeit abgestimmt sein. Auch Eigentum, Lagerung, Wartung, Zugriff auf Werkzeugdaten und das Verfahren bei Programmende gehören in die kaufmännisch-technische Vereinbarung.

Verstärkungen, Halter und Hardware planen

Viele Probleme bei leichten Karosseriepanelen entstehen nicht in der Außenhaut, sondern an lokalen Lastpunkten. Schrauben, Scharniere, Gasfedern, Leuchten, Verschlüsse oder Kabelhalter benötigen oft Verstärkungszonen, Einlegeteile oder separate Trägerstrukturen.

In der Anfrage sollte klar sein:

welche Halter Bestandteil des Formteils sind,
welche Bauteile vom Fahrzeughersteller oder Integrator beigestellt werden,
ob Metall- oder Kunststoffeinleger vorgesehen sind,
welche Oberflächenbehandlung oder Materialpaarung erforderlich ist,
ob Gewinde, Nietmuttern oder Durchgangsbohrungen geliefert werden,
welche Lasten, Hebelarme und Betätigungszyklen erwartet werden,
wie Feuchtigkeit, Temperaturwechsel und Vibration berücksichtigt werden.

Metalleinleger in Verbundteilen erfordern besondere Aufmerksamkeit. Unterschiedliche Wärmeausdehnung, Kontaktkorrosion und lokale Spannungsspitzen können die Dauerhaltbarkeit beeinflussen. Eine technische Anforderung sollte daher nicht nur „Metallhalter integriert“ nennen, sondern Lage, Werkstoff, Verbindungskonzept und Prüfanforderung beschreiben.

Bei einer GFK-Fahrzeugfrontmaske sind beispielsweise Befestigungspunkte für Leuchten, Grill, Verschlüsse und innere Struktur oft genauso wichtig wie die sichtbare Frontkontur.

Oberflächenvorbereitung und Lackübergabe vereinbaren

„Lackierfertig“ ist ein ungenauer Begriff. Für die Beschaffung von Sichtteilen sollte schriftlich festgelegt werden, in welchem Zustand das Teil an den Lackierbetrieb übergeben wird und welche Arbeiten dort noch erfolgen.

Eine saubere Vereinbarung kann folgende Punkte enthalten:

sichtbare und nicht sichtbare Flächenbereiche
gewünschte Oberflächengüte, etwa Class-A-Anforderung für klar definierte Sichtzonen
zulässige Poren, Pinholes, Druckstellen, Faserabzeichnungen oder Trennlinien
zulässige Kantenbearbeitung und Entgratung
notwendige Spachtel-, Schleif- oder Füllerarbeiten
Anforderungen an Haftung und Kompatibilität mit dem vorgesehenen Lacksystem
Abdeck- und Schutzbereiche während Transport und Montage
Bewertung unter definierter Beleuchtung und in festgelegtem Betrachtungsabstand

Class-A präzise statt pauschal fordern

Class A ist keine universell identische Vorgabe. Die Bewertung hängt von Farbe, Glanzgrad, Bauteillage, Beleuchtung und Betrachtungsbedingungen ab. Eine dunkle Hochglanzlackierung macht geringe Unebenheiten deutlich sichtbarer als eine strukturierte oder matte Beschichtung.

Benennen Sie daher die betroffenen Zonen auf einer Zeichnung oder einem digitalen Modell. Sichtbereiche sollten von verdeckten Rückseiten, Radhausbereichen und Montageflanschen getrennt betrachtet werden. Ebenso wichtig ist die Frage, ob die Oberfläche bereits aus dem Werkzeug heraus die Zielqualität erreichen soll oder ob ein definierter Lackiervorbereitungsprozess vorgesehen ist.

Probemontage und Erstmusterfreigabe nutzen

Eine Probemontage am repräsentativen Fahrzeug oder an einer abgesicherten Aufnahmestruktur ist der wirksamste Schritt, um CAD-Annahmen mit der tatsächlichen Einbausituation abzugleichen. Sie sollte vor einer umfangreichen Wiederholfertigung stattfinden.

Der Erstmusterprozess kann in sinnvolle Prüfblöcke gegliedert werden:

Dokumentenprüfung: richtige Revision, Stückliste, Zeichnung und Materialvorgabe.
Geometrieprüfung: kritische Maße, Bezugspunkte, Ausschnitte und Bohrbilder.
Montageprüfung: Befestigbarkeit, Zugänglichkeit, Justage und Kollisionsfreiheit.
Sichtprüfung: Oberflächenzonen, Kanten, Fugen und Bündigkeit.
Funktionsprüfung: Öffnen, Schließen, Demontage, Freigänge und gegebenenfalls Anbauteile.
Freigabeentscheidung: akzeptiert, akzeptiert mit klar dokumentierten Auflagen oder Nacharbeit erforderlich.

Ein Erstmusterbericht sollte sich auf vereinbarte Referenzen beziehen, nicht auf subjektive Kommentare. Fotos sind hilfreich, ersetzen aber keine festgelegten Messpunkte oder die Dokumentation des Fahrzeugzustands bei der Prüfung.

Ein häufiger Fehler ist die Freigabe eines Einzelteils ohne Prüfung der tatsächlichen Montage. Ebenso riskant ist es, Änderungen während der Probemontage nur mündlich zu besprechen. Jede Änderung an Geometrie, Bohrbild, Aufbau oder Finish braucht einen nachvollziehbaren Revisionsstand.

Revisionen, Verpackung und Ersatzteile steuern

Bei Kleinserien können Ersatzteile Monate oder Jahre nach dem ersten Abruf benötigt werden. Ohne klare Revisions- und Verpackungsregeln besteht das Risiko, dass optisch ähnliche, aber nicht austauschbare Teile ausgeliefert oder beim Transport beschädigt werden.

Regeln Sie daher:

eindeutige Teilenummer und Revisionskennzeichnung am Teil oder Etikett
Freigabestatus von CAD, Zeichnung und Werkzeug
Änderungsmitteilungen mit Wirkungstermin
Austauschbarkeit zwischen alten und neuen Revisionen
Trennung linker und rechter Teile sowie Variantenkennzeichnung
Verpackung gegen Kratzer, Druckstellen, Verzug und Scheuern
Schutz sichtbarer Oberflächen und empfindlicher Befestigungsflansche
Kennzeichnung von Verpackungseinheit, Einbaulage und Handhabung
Verfahren für Nachbestellungen und Ersatzteilchargen

Besonders wichtig ist die Kompatibilitätsfrage: Kann eine neue Revision an einem Fahrzeug mit älterem Datenstand montiert werden? Wenn nicht, müssen betroffene Nachbarteile, notwendige Umbauten und die genaue Verwendung klar ausgewiesen sein.

Häufige Fehler bei der Beschaffung von GFK-Karosserieteilen

Die meisten vermeidbaren Kosten entstehen aus unvollständigen Anforderungen, nicht aus dem Material selbst. Diese Fehler treten besonders häufig auf:

Ein CAD-Modell wird ohne Bezugsflächen und Nachbarteilgeometrien versendet.
Sichtflächen werden gefordert, aber Zonen und Bewertungsbedingungen nicht definiert.
Befestigungspunkte werden erst nach Werkzeugbau oder erst am Fahrzeug entschieden.
Prototypenqualität wird ohne erneute Abstimmung auf Wiederholserien übertragen.
Bohrungen, Ausschnitte und Halter werden nicht als prüfbare Merkmale dokumentiert.
Der Lackierbetrieb erhält keine klare Definition des Übergabestatus.
Änderungen werden informell umgesetzt und nicht revisionssicher festgehalten.
Verpackung wird als Nebenthema behandelt, obwohl Lackierflächen und Kanten empfindlich sind.

Eine gute RFQ verbindet deshalb Geometrie, Funktion, Optik und Beschaffung. Sie muss nicht jedes Detail vorwegnehmen, aber offene Punkte sichtbar machen und Verantwortlichkeiten zuordnen.

Praktische Checkliste für eine Anfrage

Vor dem Versand einer Anfrage für kundenspezifische Außenhautteile sollten mindestens diese Unterlagen und Entscheidungen vorliegen:

freigegebene CAD-Daten mit Versionsstand
Zeichnung oder Merkmalliste für kritische Maße
Angabe zu Material, Zielgewicht und funktionalen Anforderungen
Mengenstaffel nach Prototyp, Vorserie, Serie und Ersatzteilen
definierte Sichtzonen und Oberflächenanforderungen
Spalt-, Bündigkeits- und Montagekriterien
Daten oder Muster der angrenzenden Bauteile
Befestigungs-, Halter- und Hardwarekonzept
gewünschter Lieferzustand vor Lackierung oder Endmontage
Anforderungen an Erstmuster, Probemontage und Dokumentation
Revisions-, Kennzeichnungs- und Verpackungsvorgaben

Für komplexere Außenbauteile kann außerdem der Beitrag Kundenspezifische Fahrzeug-Außenteile: Was OEM-Einkäufer vor Projektbeginn klären sollten bei der Strukturierung der Projektunterlagen helfen.
