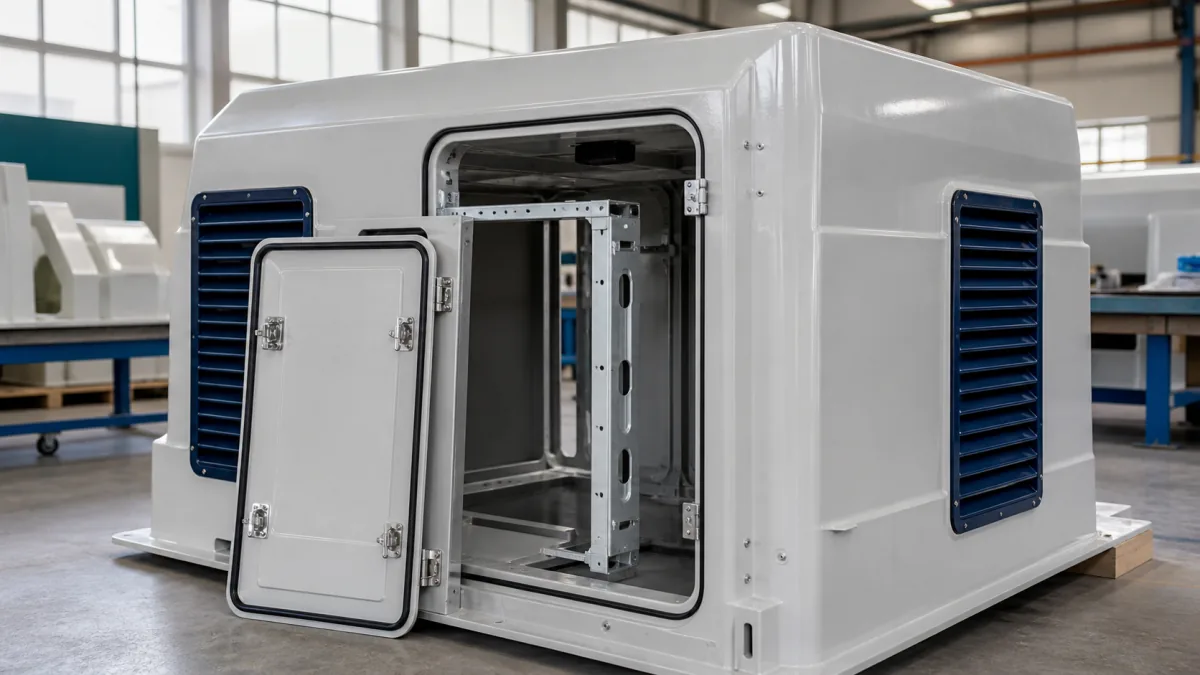

Modulare FRP-Kabinen planen: Module, Schnittstellen, Serien

Modulare FRP-Kabinen lassen sich für wiederholte Standorte zuverlässig planen, wenn ihre Trennstellen, Transportmaße und Anschlüsse von Anfang an als System definiert werden. Entscheidend ist nicht nur die Außenform: Fundament, Hebepunkte, Türen, Fenster, Elektroinstallation, Klima, Innenausbau und Verpackung müssen an jedem Einsatzort ohne improvisierte Anpassungen zusammenpassen.

Für die modular FRP booth planning sollten Käufer eine feste Modularchitektur mit dokumentierten Schnittstellen festlegen. So bleiben Einzelteile austauschbar, Nachbestellungen vergleichbar und Montageabläufe auch bei Varianten beherrschbar. FRP steht dabei für faserverstärkten Kunststoff; das Materialkonzept, die Wandaufbauten und Oberflächen müssen jeweils zum konkreten Einsatzprofil passen.

Nutzung der Kabine und Belegungsbedarf festlegen

Am Anfang steht eine klare Funktionsbeschreibung. Eine Pförtnerkabine, eine Zugangskontrollkabine, ein Kassenstand, ein Technikschutzraum oder ein mobiler Servicepunkt stellt jeweils andere Anforderungen an Raumaufteilung, Sichtfelder, Lasten und Versorgung.

Definieren Sie mindestens:

Aufgabe am Standort: Zugang überwachen, Besucher empfangen, Zahlungen abwickeln, Geräte schützen oder Personal unterbringen.
Belegung: Anzahl der Personen gleichzeitig, Sitz- und Stehplätze, Schichtbetrieb sowie mögliche Besucher.
Aufenthaltsdauer: Kurzzeitiger Kontrollpunkt benötigt einen anderen Innenausbau als ein dauerhaft besetzter Arbeitsplatz.
Ausstattung: Monitorarme, Zutrittskontrolle, Gegensprechanlage, Netzwerkkomponenten, Kasse, Schränke, Arbeitsplatte, Sanitär- oder Pausenfunktionen.
Sichtbeziehungen: Benötigte Blickrichtungen, tote Winkel, Datenschutzanforderungen und Blendung durch Sonne oder Scheinwerfer.
Standortbedingungen: Innen- oder Außenaufstellung, Wind, Regen, Spritzwasser, Staub, Temperaturschwankungen, Küstenluft oder Reinigungschemikalien.
Zugänglichkeit: Stufe, Podest, Rampe, Türlichte, Bewegungsfläche und sichere Fluchtmöglichkeit entsprechend der vorgesehenen Nutzung.

Eine kompakte Kabine wird schnell unpraktisch, wenn erst nach der Konstruktion Monitore, Technikschränke oder eine Klimatisierung hinzukommen. Legen Sie daher einen Möbel- und Geräteplan mit tatsächlichen Abmessungen an. Berücksichtigen Sie Türschwenkbereiche, Fensterreinigung, Wartungszugang und Kabelbiegeradien.

Für Anwendungen mit Personenaufenthalt sollten zudem die am Aufstellort geltenden Anforderungen früh geprüft werden. Dazu können bauordnungsrechtliche, arbeitsstättenbezogene, brandschutztechnische oder elektrotechnische Vorgaben gehören. Welche Pflichten greifen, hängt unter anderem von Nutzung, Standort, Dauer der Aufstellung und technischer Ausstattung ab.

Die Struktur in wiederholbare Module aufteilen

Ein modulares Konzept funktioniert dann gut, wenn jedes Modul eine eindeutige Aufgabe hat und die Verbindungsstellen standardisiert sind. Statt jede Kabine als Einzelanfertigung zu behandeln, empfiehlt sich ein Baukasten aus wiederkehrenden Grundelementen.

Typische Module sind:

Modul	Typische Funktion	Bei der Planung festlegen
Boden- bzw. Sockelmodul	Lastabtrag, Eintrittsebene, Leitungsdurchführung	Abmessungen, Unterkonstruktion, Anschlussflächen, Entwässerung
Wandmodul	Raumabschluss, Fenster- und Türbereiche	Breite, Wandaufbau, Verbindungskanten, Ausschnitte
Eckmodul	Verbindung und Formstabilität	Winkel, Lastpfade, Dichtkonzept
Dachmodul	Wetterschutz, Gefälle, Aufnahme technischer Komponenten	Überstände, Wasserablauf, Wartungszugang
Technikmodul	Elektro-, Klima- oder Netzwerktechnik	Belüftung, Revisionsöffnung, Befestigungspunkte
Ausbaupaket	Möbel, Arbeitsplatte, Schränke, Bediengeräte	Befestigungsraster, Gewicht, spätere Austauschbarkeit

Die Modulgrenzen sollten nicht allein nach optischen Gesichtspunkten gewählt werden. Sie müssen zur Fertigung, zum Heben, zur Transportverpackung und zur Montage passen. Ein großes Dachelement kann beispielsweise weniger Fugen bedeuten, aber beim Transport oder auf engen Baustellen problematisch werden. Mehr kleinere Teile erleichtern unter Umständen die Logistik, erhöhen jedoch die Zahl der Abdichtungen und Montagepunkte.

Transportabmessungen vor dem Entwurf prüfen

Ermitteln Sie für die vorgesehenen Transportwege die zulässigen Abmessungen, Gewichte und Umschlagmöglichkeiten. Nicht nur die Gesamtgröße zählt. Relevante Fragen sind:

Kann das größte Einzelmodul durch Werkstore, Zufahrten und Baustellenzugänge bewegt werden?
Ist eine Entladung mit Kran, Stapler oder anderem Hebegerät vorgesehen?
Welche Anschlagmittel und Freiräume benötigt das Hebegerät?
Muss die Kabine in Etagen, auf Dächer oder durch begrenzte Durchfahrten gelangen?
Werden Module auf Paletten, Gestellen oder in Transportrahmen gesichert?
Sind sensible Verglasungen, Kanten und Oberflächen während des Transports geschützt?

Legen Sie das maximale Versandmaß nicht nach einer Annahme, sondern anhand der realen Lieferkette fest. Bei Serienprojekten kann es sinnvoll sein, zwischen einer Standardgröße und einer zerlegbaren Variante zu unterscheiden.

Wiederholung heißt nicht vollständige Gleichheit

Ein guter Baukasten erlaubt kontrollierte Varianten: etwa verschiedene Fensterseiten, Türanschläge, Arbeitsplatten oder Dachdetails bei gleichem Grundrahmen. Definieren Sie dazu, welche Merkmale fix bleiben und welche als Optionen zugelassen sind.

Beispiel: Bodenmaß, Eckanschlüsse und Elektro-Einführung bleiben standardisiert; Fensteranordnung, Innenmöbel und Farbton können je Projekt variieren. Das reduziert den Abstimmungsaufwand, ohne notwendige Anpassungen auszuschließen.

Sockel, Hebepunkte und Verankerungen eindeutig definieren

Die Schnittstelle zum Untergrund ist eine der wichtigsten Entscheidungen in der Kabinenplanung. Eine FRP-Kabine darf nicht einfach auf einer Fläche abgestellt werden, deren Ebenheit, Tragfähigkeit und Entwässerung ungeklärt sind. Der Unterbau muss die vorgesehenen Lasten aufnehmen und eine dauerhafte, spannungsarme Aufstellung ermöglichen.

Klären Sie frühzeitig:

Art des Untergrunds: Betonplatte, Streifenfundament, Stahlrahmen, vorhandenes Podest oder temporäre Aufstellung.
Anzahl und Lage der Auflagerpunkte.
Zulässige Unebenheiten und erforderliche Ausgleichsmaßnahmen.
Verankerungspositionen, Befestigungsmittel und Zugänglichkeit für die Montage.
Trennung von Bauwerks- und Kabinenverantwortung.
Schutz gegen aufstauendes Wasser, Spritzwasser und Unterspülung.
Erdung, Potentialausgleich und Durchführungen, soweit technisch erforderlich.

Die Lasten aus Eigengewicht, Verglasung, Innenausbau, technischen Komponenten, Wind und gegebenenfalls Schnee müssen in der Planung des Gesamtsystems berücksichtigt werden. Welche Bemessung erforderlich ist, richtet sich nach Standort, Geometrie, Aufstellung und lokaler Vorgabe. Verlassen Sie sich nicht auf pauschale Ankerabstände aus einem anderen Projekt.

Hebeschnittstellen nicht nachträglich ergänzen

Wenn Module angehoben werden sollen, brauchen sie klar definierte Hebepunkte oder geeignete Transportgestelle. Dazu gehören Angaben zu Lage, zulässiger Anschlagrichtung, benötigten Anschlagmitteln und Schutzmaßnahmen gegen Beschädigung. Hebepunkte dürfen weder Türen noch Fenster, Dichtfugen oder spätere Wartungswege blockieren.

Ein häufiger Fehler ist die Verwechslung von Montageösen mit dauerhaften Verankerungspunkten. Beide Funktionen können unterschiedlich ausgelegt sein und sollten in Zeichnung und Montageanweisung getrennt bezeichnet werden.

Türen, Fenster, Schaltertheken und Geräte abstimmen

Tür- und Fensterpositionen bestimmen Arbeitsabläufe, Sicherheit und Komfort. Sie sollten daher nicht erst nach Abschluss der Außenhülle festgelegt werden. Zeichnen Sie den Innenraum mit Personen, Mobiliar, Geräten und Öffnungsradien.

Bei Türen sind insbesondere zu bestimmen:

lichte Breite und Höhe,
Öffnungsrichtung und Anschlagseite,
Schwelle, Abdichtung und Entwässerung,
Verriegelung, Zutrittskontrolle und Notöffnung,
Sichtfenster, sofern erforderlich,
Beanspruchung durch häufige Nutzung oder Publikumsverkehr.

Fenster sollten sich an den tatsächlichen Sichtaufgaben orientieren. Bei einer Zufahrtskontrolle kann ein tiefes seitliches Fenster für die Fahrzeugansprache wichtiger sein als eine große Frontverglasung. Berücksichtigen Sie zudem Reflexionen von Bildschirmen, Sonneneinstrahlung, Beschattung, Reinigbarkeit und Schutz vor unbeabsichtigten Stößen.

Eine Ausgabeklappe oder Schaltertheke benötigt mehr als einen Wanddurchbruch. Fragen Sie nach Bedienhöhe, Außen- und Innenüberstand, Wetterschutz, Verriegelung im geschlossenen Zustand sowie der Abstützung der geöffneten Klappe. Bei Einbaugeräten müssen Gewicht, Wärmeabgabe, Befestigung und Revisionszugang dokumentiert sein.

Für passende Anwendungsbeispiele können Käufer die Kategorie mobile und stationäre Kabinenlösungen vergleichen. Bei einem klaren Sicherheits- und Zugangsprofil liefert auch eine Pförtnerkabine als Anwendungsansatz nützliche Orientierung für Fenster-, Tür- und Sichtkonzepte.

Elektro, HVAC und weitere Medienwege planen

Elektro- und Versorgungswege müssen als integrierter Teil des Modulsystems geplant werden. Nachträglich durch FRP-Wände zu bohren kann Oberflächen, Dichtheit und Wiederholbarkeit beeinträchtigen. Legen Sie Durchführungen, Leerrohre, Befestigungszonen und Revisionsöffnungen daher bereits in der Entwurfsphase fest.

Erstellen Sie einen Medienplan für:

Einspeisepunkt und Kabelführung,
Verteilung, Schutzorgane und zugängliche Bedienpunkte,
Beleuchtung innen und außen,
Steckdosen, Datenleitungen, Antennen- und Kamerakabel,
Netzwerk-, Zutritts- und Sprechanlagentechnik,
Heizung, Kühlung und Lüftung,
Kondensatführung bei Klimageräten,
Wasser, Abwasser oder andere Medien, falls vorgesehen.

Die konkrete elektrotechnische Ausführung muss von den Anforderungen des Einsatzortes und der vorgesehenen Geräte ausgehen. Stimmen Sie Nennspannungen, Anschlussleistungen, Schutzart, Kabelquerschnitte und Schutzmaßnahmen mit den verantwortlichen Fachplanern und Installationsunternehmen ab.

Wärme und Luftführung realistisch bewerten

Viel Verglasung, mehrere Bildschirme und ein kleines Raumvolumen können die thermische Situation erheblich beeinflussen. Eine Heizung allein löst kein Sommerproblem; eine Kühlung allein ersetzt keine ausreichende Luftführung. Prüfen Sie die innere Wärmelast, solare Einstrahlung, Dämmung, Luftwechsel, Geräuschentwicklung und die Position der Ausblas- und Ansaugöffnungen.

Achten Sie darauf, dass Lüftungsöffnungen nicht direkt Regen, Spritzwasser oder Ansaugquellen wie Fahrzeugabgase ausgesetzt sind. Technik sollte wartbar bleiben, ohne dass Wandverkleidungen oder fest eingebaute Möbel demontiert werden müssen.

Wetterfeste Oberfläche und Reinigung definieren

FRP-Oberflächen können für Außenanwendungen ausgeführt werden, aber „wetterfest“ ist keine vollständige Spezifikation. Beschreiben Sie die tatsächlichen Belastungen: direkte UV-Einstrahlung, Regen, Frost-Tau-Wechsel, Industrieatmosphäre, salzhaltige Luft, Graffiti-Risiko oder häufige Reinigung.

Die Oberflächenspezifikation sollte festhalten:

Sichtseite und gewünschtes optisches Niveau,
Farbton und gegebenenfalls Referenzsystem,
Glanzgrad oder mattes Erscheinungsbild,
UV- und Witterungsbeanspruchung des vorgesehenen Standorts,
Kratz-, Stoß- und Abriebbeanspruchung,
Reinigungsarten und eingesetzte Mittel,
Anforderungen an Reparaturfähigkeit bei lokalen Schäden.

Je glatter und fugenärmer die Außenflächen, desto einfacher ist in der Regel die Reinigung. Allerdings dürfen Wasserwege nicht durch rein optisch gewünschte Details verschlechtert werden. Dachgefälle, Tropfkanten, Fugenüberlappungen und Übergänge an Fenstern, Türen und Kabeldurchführungen müssen Wasser kontrolliert ableiten.

Definieren Sie ebenfalls die Reinigungsgrenzen. Aggressive Lösungsmittel, harte Scheuermittel oder Hochdruckreinigung aus sehr geringem Abstand können je nach Beschichtung, Dichtung und Bauteil kritisch sein. Der Lieferant sollte für die gewählte Oberfläche Hinweise zu geeigneten Reinigungsverfahren geben.

Montage, Verpackung und Standortinstallation testen

Eine modulare Kabine ist erst dann wiederholbar einsetzbar, wenn der Aufbauablauf praktisch geprüft und dokumentiert wurde. Eine Montagezeichnung allein reicht nicht aus, wenn die Reihenfolge, Verbindungsmittel oder Werkzeugzugänge unklar bleiben.

Vor einem Serienabruf sollte ein repräsentativer Aufbau durchgespielt werden. Dabei lassen sich kritische Punkte erkennen:

Anlieferung prüfen: Sind Module und Verpackung eindeutig gekennzeichnet und in sinnvoller Entladereihenfolge geladen?
Untergrund vorbereiten: Stimmen Auflagerflächen, Ebenheit, Befestigungspunkte und Medienanschlüsse mit den freigegebenen Unterlagen überein?
Module positionieren: Sind Hebewege, Anschlagmittel und Zugänge ausreichend?
Verbindungen herstellen: Lassen sich Schrauben, Dichtungen, Verbinder und Abdeckungen ohne Konflikt montieren?
Versorgungen anschließen: Sind Kabel, Rohre und Klimakomponenten zugänglich und korrekt zuzuordnen?
Funktion prüfen: Öffnen Türen und Klappen frei, sind Fenster unbeschädigt, funktionieren Beleuchtung und Geräteanschlüsse?
Übergabe dokumentieren: Werden Schäden, Restarbeiten, Dichtungs- oder Justierarbeiten nachvollziehbar erfasst?

Verpackung als Teil der Konstruktion behandeln

Für wiederkehrende Transporte lohnt sich ein Verpackungskonzept, das empfindliche Komponenten gezielt schützt. Verglasungen, Türblätter, Kanten, Beschläge und außenliegende Anbauteile benötigen je nach Bauform unterschiedliche Sicherungen. Verpackungen müssen nicht nur schützen, sondern auch die Identifikation und Reihenfolge der Module unterstützen.

Dokumentieren Sie, welche Schutzteile wiederverwendbar sind, wie sie demontiert werden und ob sie separat rückgeführt werden müssen. Unklare Verpackung verursacht bei Wiederholungseinsätzen häufig vermeidbare Schäden oder Verwechslungen.

Änderungen bei wiederholten Einsätzen kontrollieren

Bei mehreren Standorten entsteht schnell Variantenvielfalt. Kleine Änderungen an Fenstern, Steckdosen, Farbe oder Beschlägen können dazu führen, dass Ersatzteile, Montageanleitungen und Zeichnungen nicht mehr zusammenpassen. Deshalb benötigt jedes Serienprojekt ein klares Revisionssystem.

Mindestens zu führen sind:

freigegebene Gesamtzeichnung und Modulzeichnungen,
Stückliste je Konfiguration,
Schnittstellenplan für Fundament und Medien,
Fenster-, Tür- und Geräteplan,
Oberflächen- und Farbspezifikation,
Montage- und Verpackungsanweisung,
Prüfmerkmale und Abnahmereferenzen,
Revisionsindex mit Änderungsgrund, Datum und Freigabe.

Einen Konfigurationscode verwenden

Ein Konfigurationscode macht Varianten schnell lesbar. Er kann etwa Grundgröße, Türposition, Fensterpaket, Klimapaket, Elektrooption und Farbvariante abbilden. Wichtig ist, dass die Codierung nicht nur intern verständlich ist: Sie sollte auf Bestellung, Zeichnung, Verpackungskennzeichnung und gegebenenfalls Ersatzteilanforderungen wiederkehren.

Trennen Sie Änderungen in drei Gruppen:

Austauschbare Option: etwa anderes Möbelelement bei unveränderter Befestigung.
Schnittstellenrelevante Änderung: etwa versetzte Kabeldurchführung oder anderer Sockelanschluss.
Grundlegende Konstruktionsänderung: etwa neue Modulbreite, Wandaufbau oder Dachgeometrie.

Nur die erste Gruppe sollte ohne erneute technische Gesamtprüfung in eine Wiederholbestellung einfließen. Schnittstellenrelevante und grundlegende Änderungen können Auswirkungen auf Transport, Montage, Dichtheit, Lasten oder Versorgung haben.

Häufige Planungsfehler bei FRP-Kabinen

Die folgenden Fehler erhöhen bei modularen Projekten Aufwand und Risiko besonders häufig:

Außenmaße werden festgelegt, bevor Transport- und Einbringwege geprüft sind.
Fundament- und Verankerungsdetails fehlen im RFQ oder werden zwischen Gewerken vorausgesetzt.
Fenster werden nach Optik statt nach Sichtfeld, Sonneneintrag und Arbeitsplatzlayout positioniert.
Kabel, Klima und Wartungszugang werden erst nach der Formgestaltung eingeplant.
Dachentwässerung und Dichtkonzept enden an Modulstößen ohne klare Wasserführung.
Ein Prototyp wird freigegeben, ohne Verpackung und Aufbauablauf mit zu testen.
Varianten werden mündlich abgestimmt, aber nicht mit einer eindeutigen Revision dokumentiert.
Ein Ersatzteil wird bestellt, ohne die genaue Kabinen- oder Modulkonfiguration zu nennen.

Checkliste für eine belastbare Anfrage

Eine gute technische Anfrage verkürzt Rückfragen und macht Angebote besser vergleichbar. Fügen Sie möglichst folgende Informationen bei:

Einsatzbeschreibung und geplanter Aufstellort,
Außen- und Innenmaße einschließlich maximaler Transportmaße,
Zielbelegung und Möbel- bzw. Geräteplan,
Zeichnung oder Skizze mit Türen, Fenstern, Klappen und Sichtseiten,
Anforderungen an Dach, Entwässerung und Witterung,
Fundamentplan, Auflagerpunkte und Verankerungskonzept,
Angaben zu Hebe- und Entladebedingungen,
Elektro-, Daten-, Klima- und sonstige Medienanforderungen,
gewünschte Oberflächen, Farbe und Reinigungsumgebung,
Stückzahl, Variantenübersicht und erwartete Nachbestelllogik,
gewünschte Unterlagen für Prüfung, Montage und Abnahme.

GFIND kann kundenspezifische FRP- und Carbonfaser-Komponenten anhand von Zeichnungen und Einsatzanforderungen begleiten – von der Herstellbarkeitsprüfung über Werkzeuge und Prototypen bis zu Formteilen, Oberflächen, Prüfung nach vereinbarten Referenzen und Versandvorbereitung. Für ein konkretes Kabinenprojekt kann eine technische Anfrage an GFIND mit den genannten Planungsdaten der sinnvolle nächste Schritt sein.
